基于MCU的数字钟设计总体方案描述思维导图
方案原理，方案背景，实现与设计内容分解
树图思维导图提供 基于MCU的数字钟设计总体方案描述 在线思维导图免费制作，点击“编辑”按钮，可对 基于MCU的数字钟设计总体方案描述 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f8a6bf7fd3a80e7efa17b2fc6f525e58
思维导图大纲

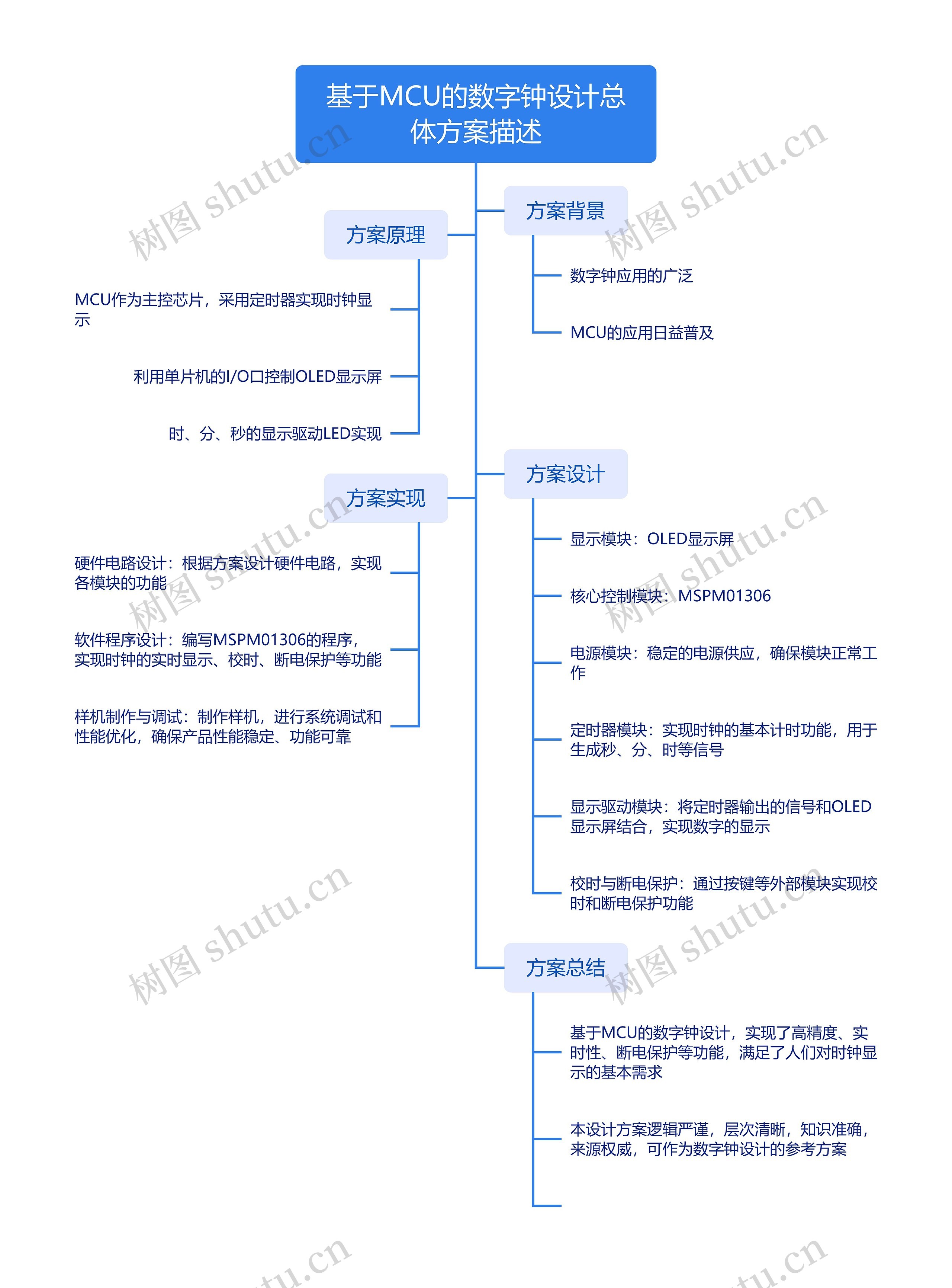

基于MCU的数字钟设计总体方案描述思维导图模板大纲
方案背景
数字钟应用的广泛
MCU的应用日益普及
方案原理
MCU作为主控芯片，采用定时器实现时钟显示
利用单片机的I/O口控制OLED显示屏
时、分、秒的显示驱动LED实现
方案设计
显示模块：OLED显示屏
核心控制模块：MSPM01306
电源模块：稳定的电源供应，确保模块正常工作
定时器模块：实现时钟的基本计时功能，用于生成秒、分、时等信号
显示驱动模块：将定时器输出的信号和OLED显示屏结合，实现数字的显示
校时与断电保护：通过按键等外部模块实现校时和断电保护功能
方案实现
硬件电路设计：根据方案设计硬件电路，实现各模块的功能
软件程序设计：编写MSPM01306的程序，实现时钟的实时显示、校时、断电保护等功能
样机制作与调试：制作样机，进行系统调试和性能优化，确保产品性能稳定、功能可靠
方案总结
基于MCU的数字钟设计，实现了高精度、实时性、断电保护等功能，满足了人们对时钟显示的基本需求
本设计方案逻辑严谨，层次清晰，知识准确，来源权威，可作为数字钟设计的参考方案
