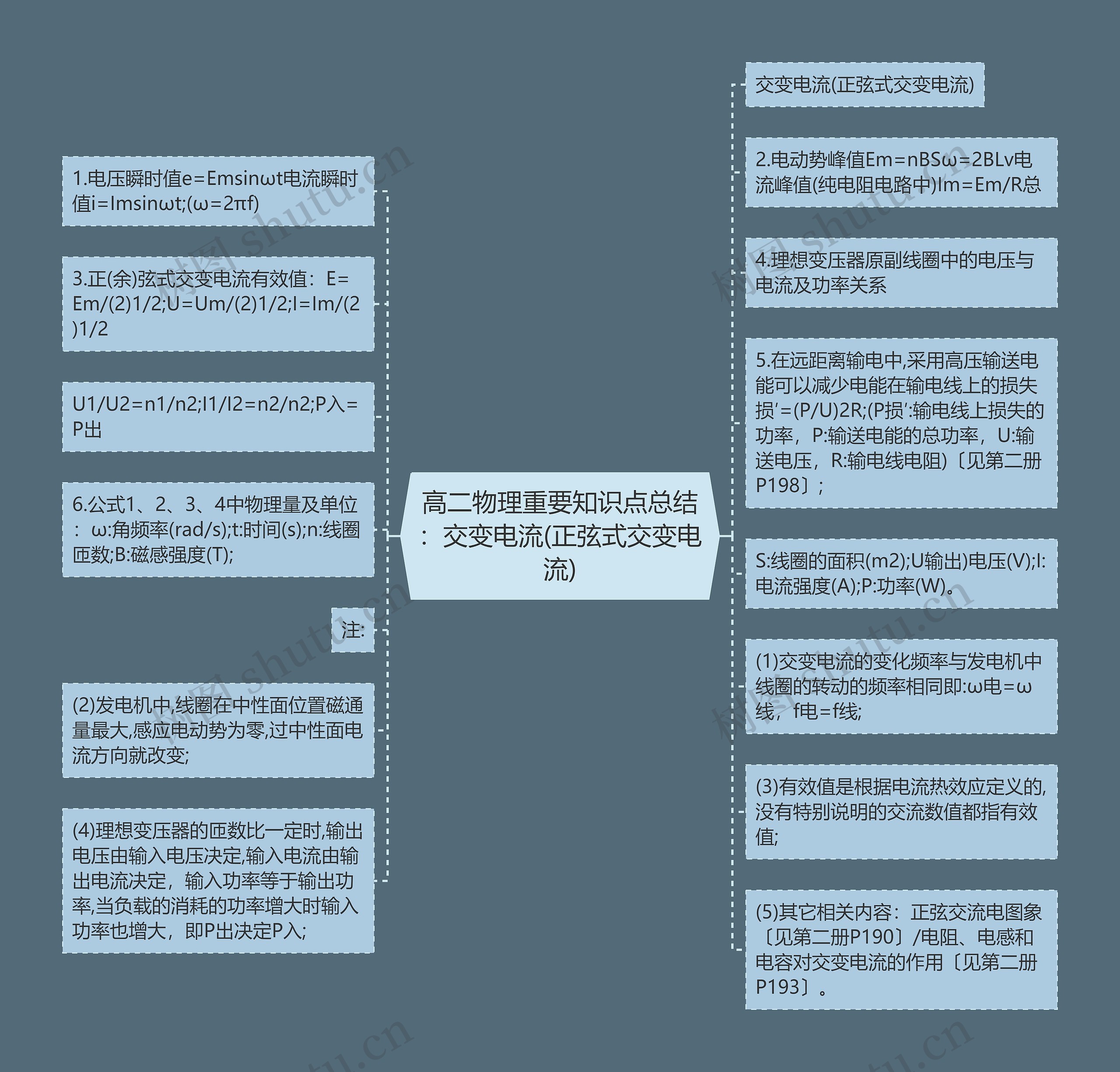

高二物理重要知识点总结：交变电流(正弦式交变电流)思维导图

交变电流(正弦式交变电流)

1.电压瞬时值e=Emsinωt电流瞬时值i=Imsinωt;(ω=2πf)

2.电动势峰值Em=nBSω=2BLv电流峰值(纯电阻电路中)Im=Em/R总

3.正(余)弦式交变电流有效值：E=Em/(2)1/2;U=Um/(2)1/2;I=Im/(2)1/2

4.理想变压器原副线圈中的电压与电流及功率关系

U1/U2=n1/n2;I1/I2=n2/n2;P入=P出

5.在远距离输电中,采用高压输送电能可以减少电能在输电线上的损失损′=(P/U)2R;(P损′:输电线上损失的功率，P:输送电能的总功率，U:输送电压，R:输电线电阻)〔见第二册P198〕;

6.公式1、2、3、4中物理量及单位：ω:角频率(rad/s);t:时间(s);n:线圈匝数;B:磁感强度(T);

S:线圈的面积(m2);U输出)电压(V);I:电流强度(A);P:功率(W)。

注:

(1)交变电流的变化频率与发电机中线圈的转动的频率相同即:ω电=ω线，f电=f线;

(2)发电机中,线圈在中性面位置磁通量最大,感应电动势为零,过中性面电流方向就改变;

(3)有效值是根据电流热效应定义的,没有特别说明的交流数值都指有效值;

(4)理想变压器的匝数比一定时,输出电压由输入电压决定,输入电流由输出电流决定，输入功率等于输出功率,当负载的消耗的功率增大时输入功率也增大，即P出决定P入;

(5)其它相关内容：正弦交流电图象〔见第二册P190〕/电阻、电感和电容对交变电流的作用〔见第二册P193〕。
