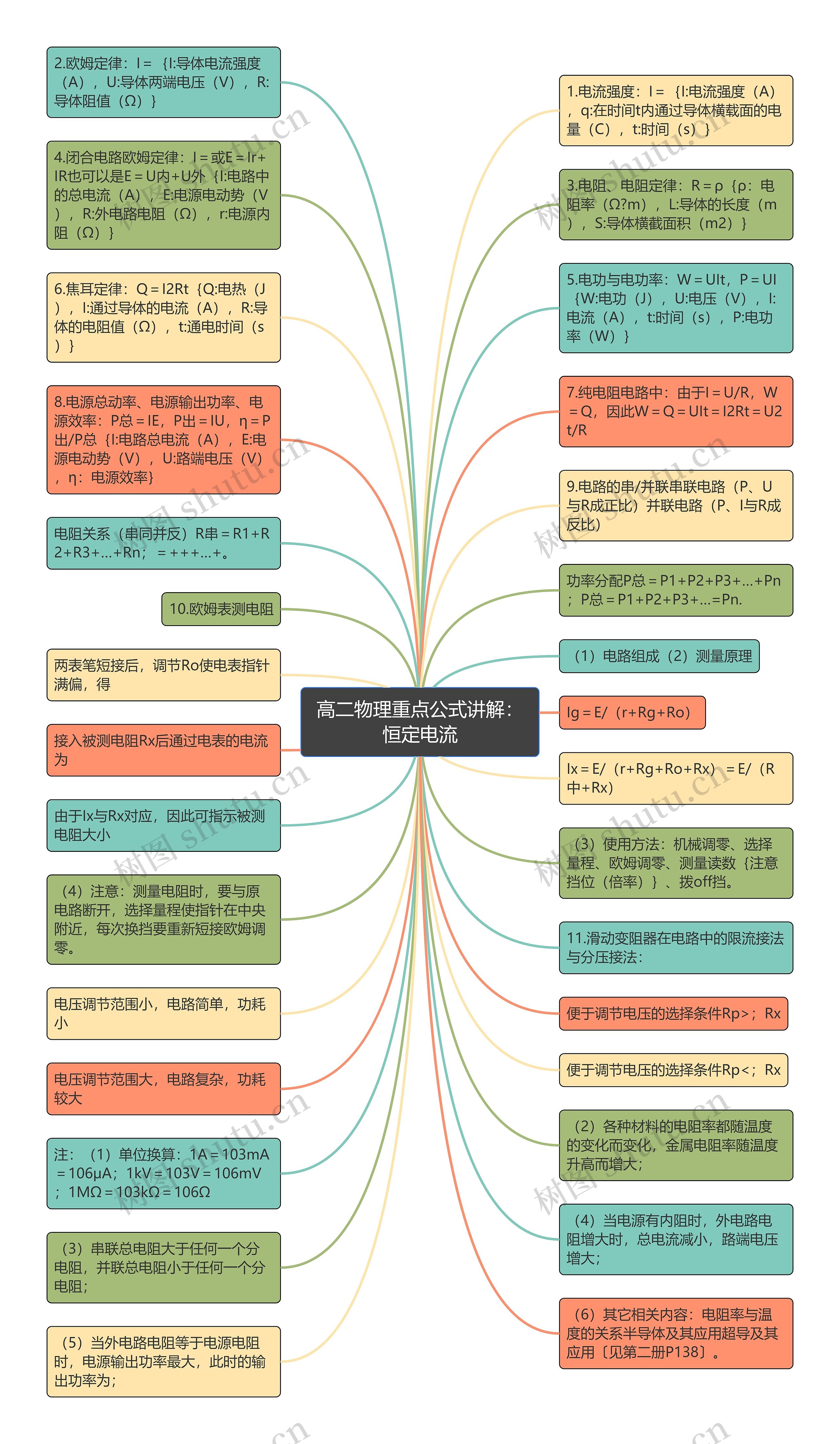

高二物理重点公式讲解：恒定电流思维导图

1.电流强度：I＝｛I:电流强度（A），q:在时间t内通过导体横载面的电量（C），t:时间（s）｝

2.欧姆定律：I＝｛I:导体电流强度（A），U:导体两端电压（V），R:导体阻值（Ω）｝

3.电阻、电阻定律：R＝ρ｛ρ：电阻率（Ω?m），L:导体的长度（m），S:导体横截面积（m2）｝

4.闭合电路欧姆定律：I＝或E＝Ir+IR也可以是E＝U内+U外｛I:电路中的总电流（A），E:电源电动势（V），R:外电路电阻（Ω），r:电源内阻（Ω）｝

5.电功与电功率：W＝UIt，P＝UI｛W:电功（J），U:电压（V），I:电流（A），t:时间（s），P:电功率（W）｝

6.焦耳定律：Q＝I2Rt｛Q:电热（J），I:通过导体的电流（A），R:导体的电阻值（Ω），t:通电时间（s）｝

7.纯电阻电路中：由于I＝U/R，W＝Q，因此W＝Q＝UIt＝I2Rt＝U2t/R

8.电源总动率、电源输出功率、电源效率：P总＝IE，P出＝IU，η＝P出/P总｛I:电路总电流（A），E:电源电动势（V），U:路端电压（V），η：电源效率｝

9.电路的串/并联串联电路（P、U与R成正比）并联电路（P、I与R成反比）

电阻关系（串同并反）R串＝R1+R2+R3+…+Rn；＝+++…+。

功率分配P总＝P1+P2+P3+…+Pn；P总＝P1+P2+P3+…=Pn.

10.欧姆表测电阻

（1）电路组成（2）测量原理

两表笔短接后，调节Ro使电表指针满偏，得

Ig＝E/（r+Rg+Ro）

接入被测电阻Rx后通过电表的电流为

Ix＝E/（r+Rg+Ro+Rx）＝E/（R中+Rx）

由于Ix与Rx对应，因此可指示被测电阻大小

（3）使用方法：机械调零、选择量程、欧姆调零、测量读数｛注意挡位（倍率）｝、拨off挡。

（4）注意：测量电阻时，要与原电路断开，选择量程使指针在中央附近，每次换挡要重新短接欧姆调零。

11.滑动变阻器在电路中的限流接法与分压接法：

电压调节范围小，电路简单，功耗小

便于调节电压的选择条件Rp>；Rx

电压调节范围大，电路复杂，功耗较大

便于调节电压的选择条件Rp<；Rx

注：（1）单位换算：1A＝103mA＝106μA；1kV＝103V＝106mV；1MΩ＝103kΩ＝106Ω

（2）各种材料的电阻率都随温度的变化而变化，金属电阻率随温度升高而增大；

（3）串联总电阻大于任何一个分电阻，并联总电阻小于任何一个分电阻；

（4）当电源有内阻时，外电路电阻增大时，总电流减小，路端电压增大；

（5）当外电路电阻等于电源电阻时，电源输出功率最大，此时的输出功率为；

（6）其它相关内容：电阻率与温度的关系半导体及其应用超导及其应用〔见第二册P138〕。
