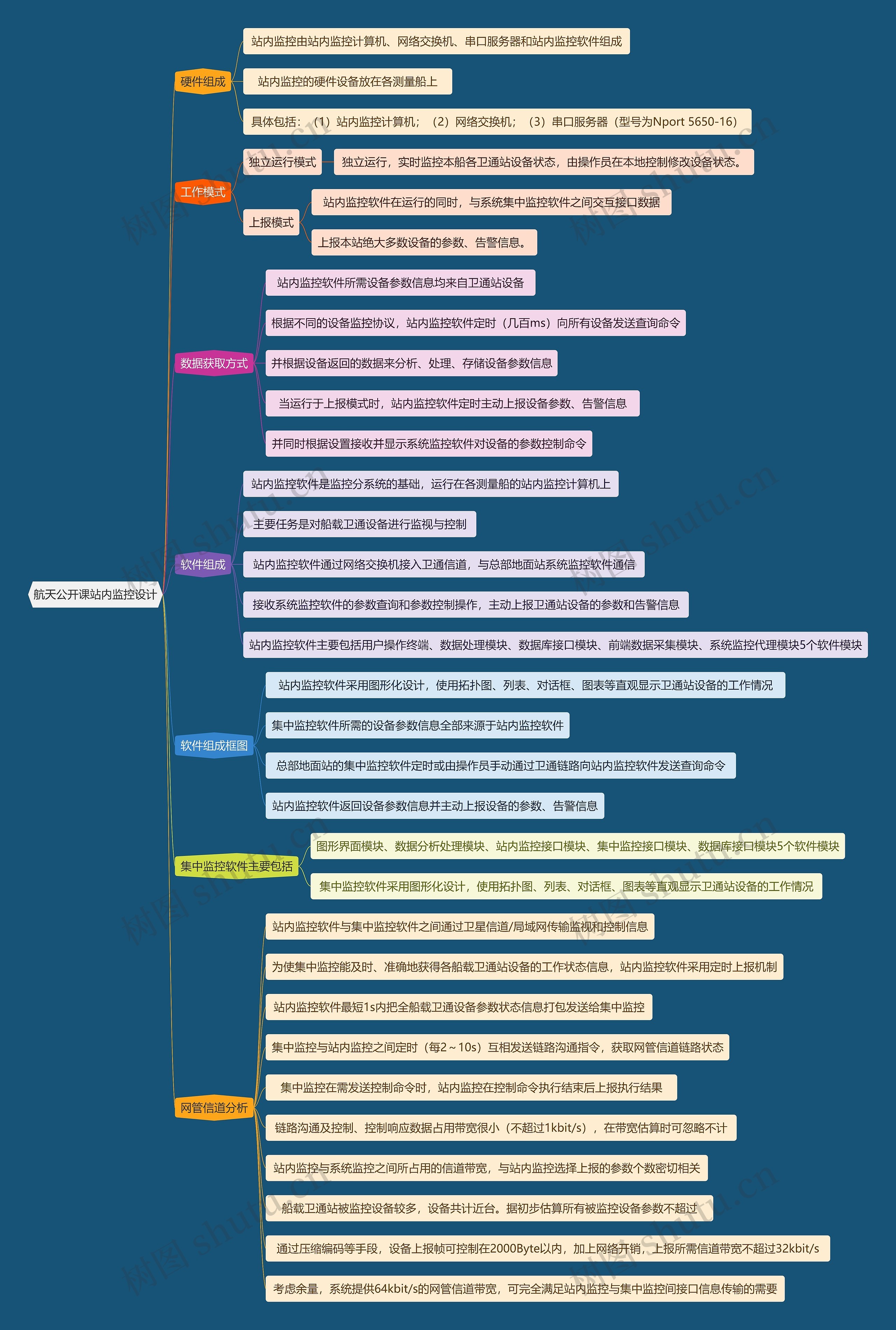

航天公开课站内监控设计思维导图

站内监控由站内监控计算机、网络交换机、串口服务器和站内监控软件组成

站内监控的硬件设备放在各测量船上

具体包括：（1）站内监控计算机；（2）网络交换机；（3）串口服务器（型号为Nport 5650-16）

独立运行模式

上报模式

站内监控软件所需设备参数信息均来自卫通站设备

根据不同的设备监控协议，站内监控软件定时（几百ms）向所有设备发送查询命令

并根据设备返回的数据来分析、处理、存储设备参数信息

当运行于上报模式时，站内监控软件定时主动上报设备参数、告警信息

并同时根据设置接收并显示系统监控软件对设备的参数控制命令

站内监控软件是监控分系统的基础，运行在各测量船的站内监控计算机上

主要任务是对船载卫通设备进行监视与控制

站内监控软件通过网络交换机接入卫通信道，与总部地面站系统监控软件通信

接收系统监控软件的参数查询和参数控制操作，主动上报卫通站设备的参数和告警信息

站内监控软件主要包括用户操作终端、数据处理模块、数据库接口模块、前端数据采集模块、系统监控代理模块5个软件模块

站内监控软件采用图形化设计，使用拓扑图、列表、对话框、图表等直观显示卫通站设备的工作情况

集中监控软件所需的设备参数信息全部来源于站内监控软件

总部地面站的集中监控软件定时或由操作员手动通过卫通链路向站内监控软件发送查询命令

站内监控软件返回设备参数信息并主动上报设备的参数、告警信息

图形界面模块、数据分析处理模块、站内监控接口模块、集中监控接口模块、数据库接口模块5个软件模块

集中监控软件采用图形化设计，使用拓扑图、列表、对话框、图表等直观显示卫通站设备的工作情况

站内监控软件与集中监控软件之间通过卫星信道/局域网传输监视和控制信息

为使集中监控能及时、准确地获得各船载卫通站设备的工作状态信息，站内监控软件采用定时上报机制

站内监控软件最短1s内把全船载卫通设备参数状态信息打包发送给集中监控

集中监控与站内监控之间定时（每2～10s）互相发送链路沟通指令，获取网管信道链路状态

集中监控在需发送控制命令时，站内监控在控制命令执行结束后上报执行结果

链路沟通及控制、控制响应数据占用带宽很小（不超过1kbit/s），在带宽估算时可忽略不计

站内监控与系统监控之间所占用的信道带宽，与站内监控选择上报的参数个数密切相关

船载卫通站被监控设备较多，设备共计近台。据初步估算所有被监控设备参数不超过

通过压缩编码等手段，设备上报帧可控制在2000Byte以内，加上网络开销，上报所需信道带宽不超过32kbit/s

考虑余量，系统提供64kbit/s的网管信道带宽，可完全满足站内监控与集中监控间接口信息传输的需要
