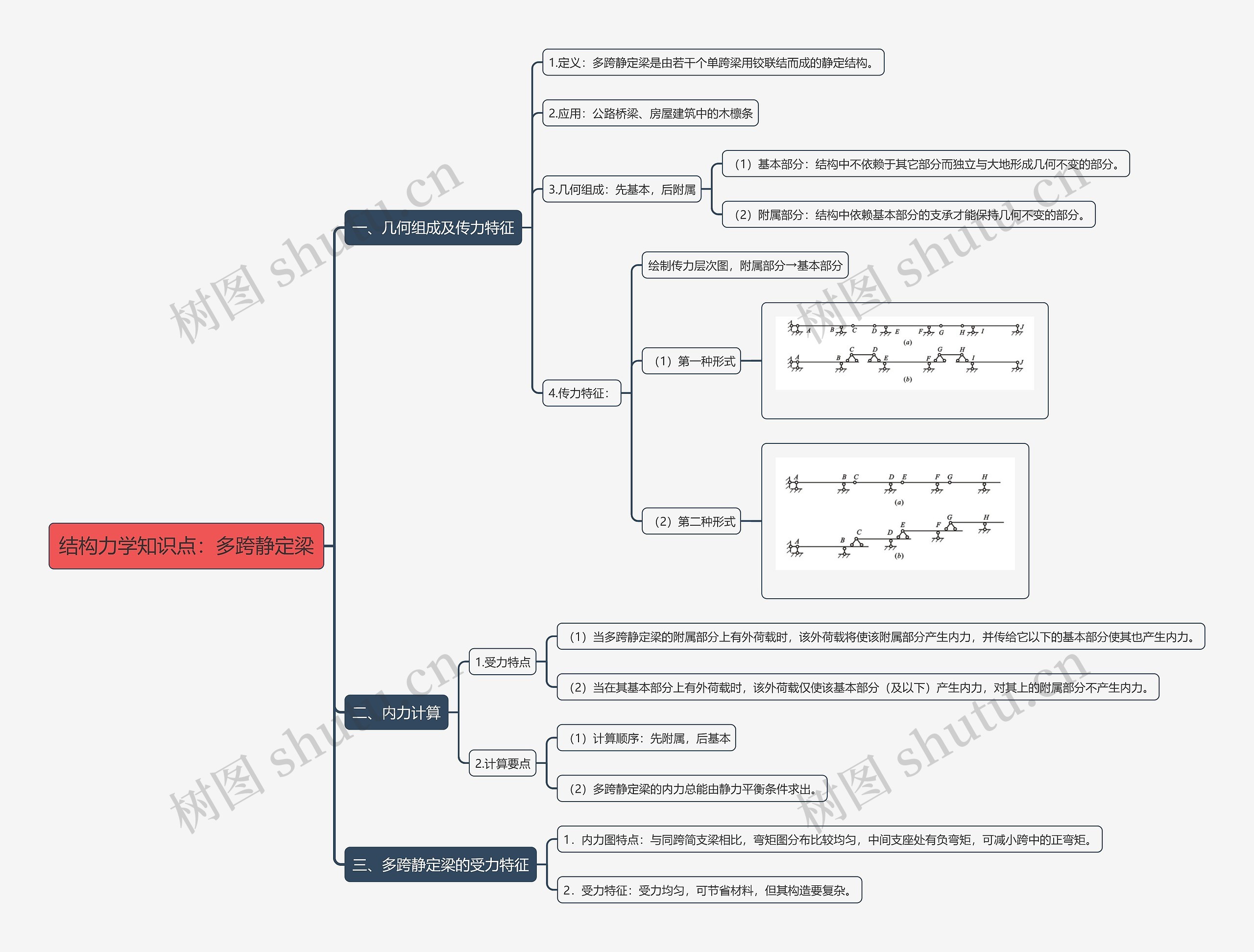

1.定义:多跨静定梁是由若干个单跨梁用铰联结而成的静定结构。
2.应用:公路桥梁、房屋建筑中的木檩条
3.几何组成:先基本,后附属
(1)基本部分:结构中不依赖于其它部分而独立与大地形成几何不变的部分。
(2)附属部分:结构中依赖基本部分的支承才能保持几何不变的部分。
4.传力特征:
绘制传力层次图,附属部分→基本部分
(1)第一种形式
(2)第二种形式
1.受力特点
(1)当多跨静定梁的附属部分上有外荷载时,该外荷载将使该附属部分产生内力,并传给它以下的基本部分使其也产生内力。
(2)当在其基本部分上有外荷载时,该外荷载仅使该基本部分(及以下)产生内力,对其上的附属部分不产生内力。
2.计算要点
(1)计算顺序:先附属,后基本
(2)多跨静定梁的内力总能由静力平衡条件求出。
1.内力图特点:与同跨简支梁相比,弯矩图分布比较均匀,中间支座处有负弯矩,可减小跨中的正弯矩。
2.受力特征:受力均匀,可节省材料,但其构造要复杂。
