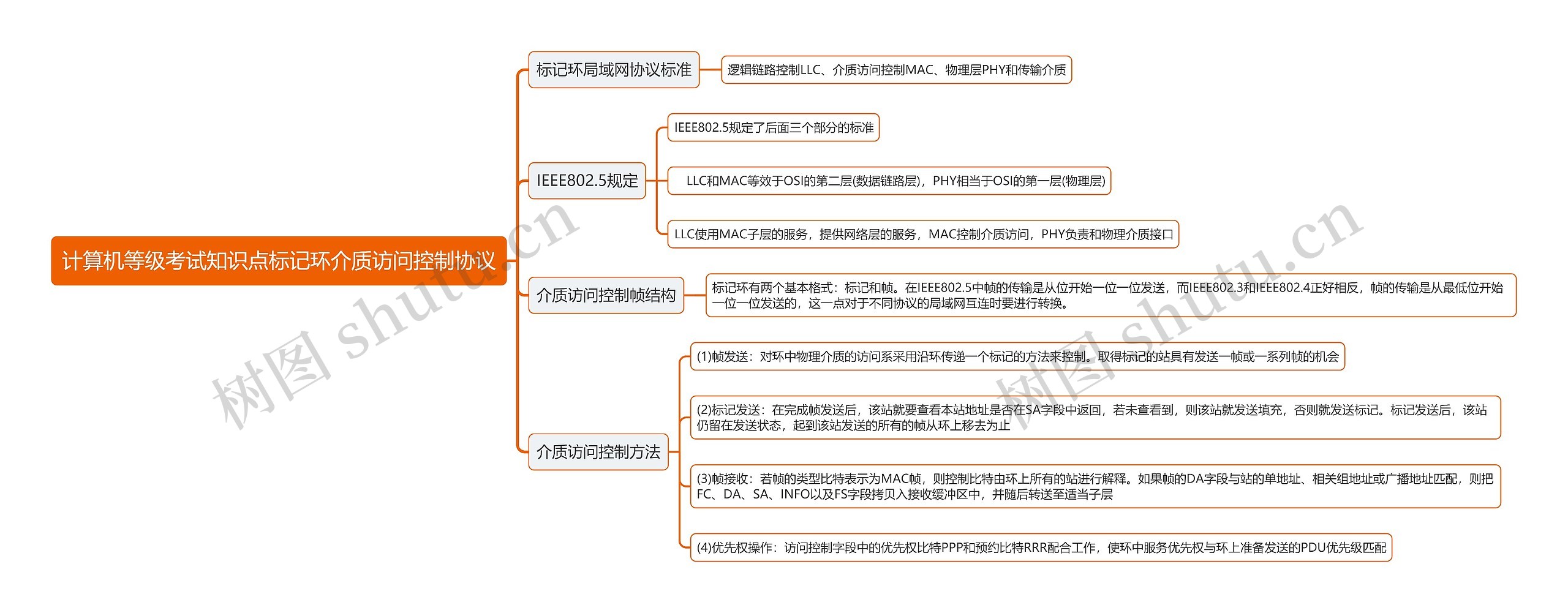

计算机等级考试知识点标记环介质访问控制协议思维导图

逻辑链路控制LLC、介质访问控制MAC、物理层PHY和传输介质

IEEE802.5规定了后面三个部分的标准

　LLC和MAC等效于OSI的第二层(数据链路层)，PHY相当于OSI的第一层(物理层)

LLC使用MAC子层的服务，提供网络层的服务，MAC控制介质访问，PHY负责和物理介质接口

标记环有两个基本格式：标记和帧。在IEEE802.5中帧的传输是从位开始一位一位发送，而IEEE802.3和IEEE802.4正好相反，帧的传输是从最低位开始一位一位发送的，这一点对于不同协议的局域网互连时要进行转换。

(1)帧发送：对环中物理介质的访问系采用沿环传递一个标记的方法来控制。取得标记的站具有发送一帧或一系列帧的机会

(2)标记发送：在完成帧发送后，该站就要查看本站地址是否在SA字段中返回，若未查看到，则该站就发送填充，否则就发送标记。标记发送后，该站仍留在发送状态，起到该站发送的所有的帧从环上移去为止

(3)帧接收：若帧的类型比特表示为MAC帧，则控制比特由环上所有的站进行解释。如果帧的DA字段与站的单地址、相关组地址或广播地址匹配，则把FC、DA、SA、INFO以及FS字段拷贝入接收缓冲区中，并随后转送至适当子层

(4)优先权操作：访问控制字段中的优先权比特PPP和预约比特RRR配合工作，使环中服务优先权与环上准备发送的PDU优先级匹配
