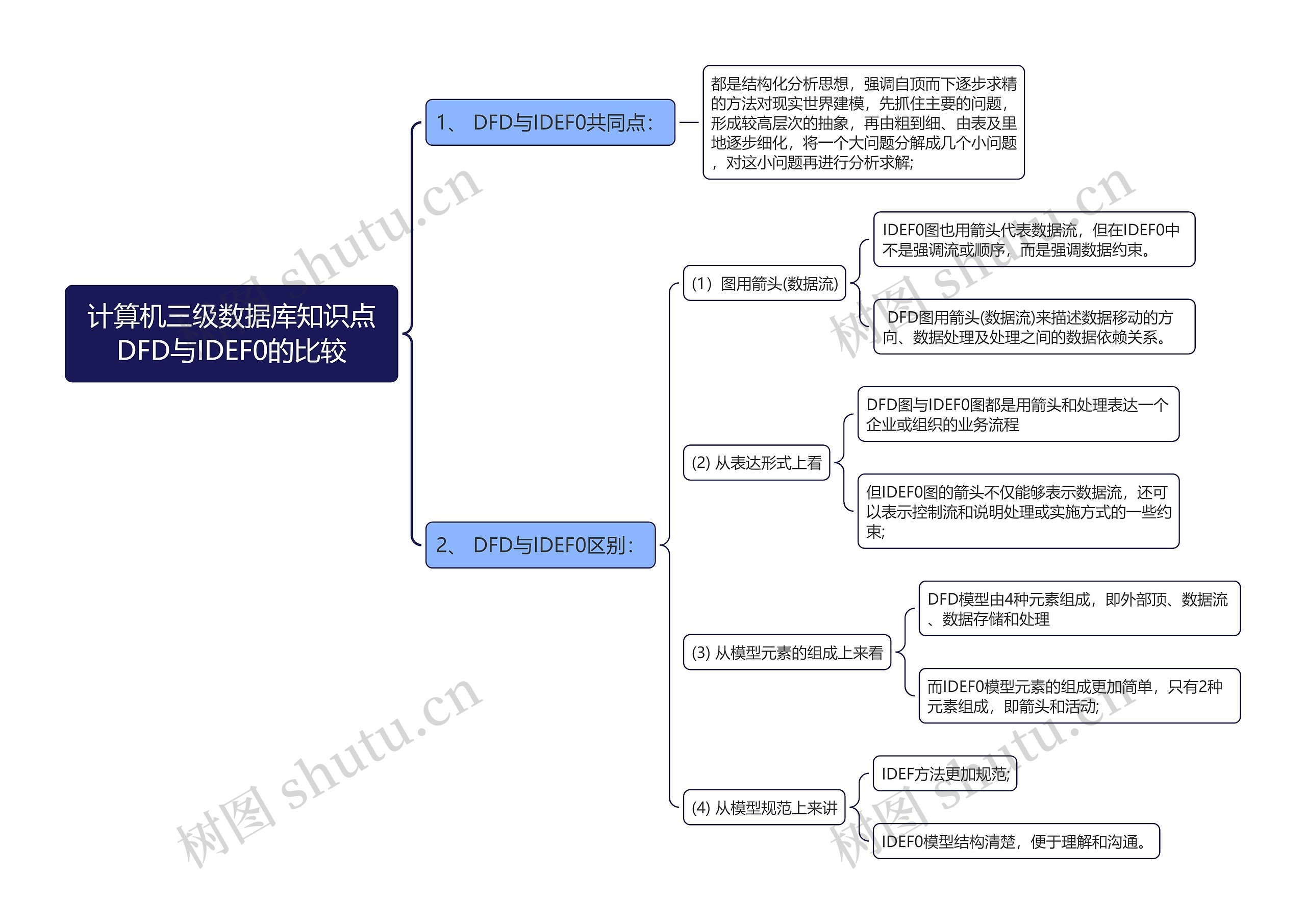

计算机三级数据库知识点DFD与IDEF0的比较思维导图
本思维导图主要介绍国家计算机考试数据库知识点DFD与IDEF0的比较
树图思维导图提供 计算机三级数据库知识点DFD与IDEF0的比较 在线思维导图免费制作，点击“编辑”按钮，可对 计算机三级数据库知识点DFD与IDEF0的比较 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：30a0379f1ca4ed753e823767a8fb24b9
思维导图大纲
计算机三级数据库知识点DFD与IDEF0的比较思维导图模板大纲
1、 DFD与IDEF0共同点：
都是结构化分析思想，强调自顶而下逐步求精的方法对现实世界建模，先抓住主要的问题，形成较高层次的抽象，再由粗到细、由表及里地逐步细化，将一个大问题分解成几个小问题，对这小问题再进行分析求解;
2、 DFD与IDEF0区别：
(1）图用箭头(数据流)
IDEF0图也用箭头代表数据流，但在IDEF0中不是强调流或顺序，而是强调数据约束。
DFD图用箭头(数据流)来描述数据移动的方向、数据处理及处理之间的数据依赖关系。
(2) 从表达形式上看
DFD图与IDEF0图都是用箭头和处理表达一个企业或组织的业务流程
但IDEF0图的箭头不仅能够表示数据流，还可以表示控制流和说明处理或实施方式的一些约束;
(3) 从模型元素的组成上来看
DFD模型由4种元素组成，即外部顶、数据流、数据存储和处理
而IDEF0模型元素的组成更加简单，只有2种元素组成，即箭头和活动;
(4) 从模型规范上来讲
IDEF方法更加规范;
IDEF0模型结构清楚，便于理解和沟通。
