沪科版九年级物理(第八单元)

树图思维导图提供 沪科版九年级物理(第八单元) 在线思维导图免费制作,点击“编辑”按钮,可对 沪科版九年级物理(第八单元)  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:719fcbf68d9dbecff36e4999c58da852

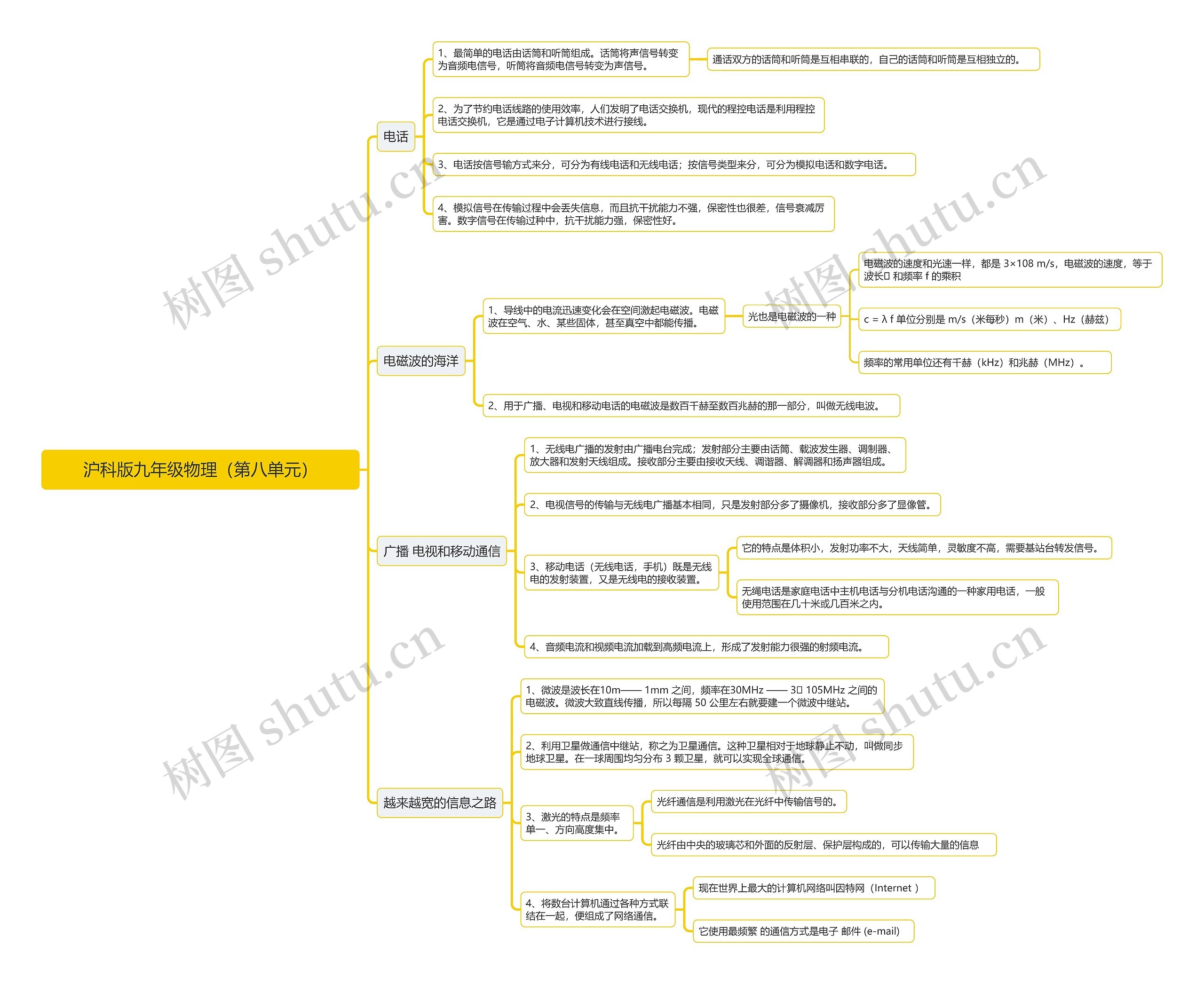

思维导图大纲

沪科版九年级物理(第八单元)思维导图模板大纲

电话

1、最简单的电话由话筒和听筒组成。话筒将声信号转变为音频电信号,听筒将音频电信号转变为声信号。

通话双方的话筒和听筒是互相串联的,自己的话筒和听筒是互相独立的。

2、为了节约电话线路的使用效率,人们发明了电话交换机,现代的程控电话是利用程控电话交换机,它是通过电子计算机技术进行接线。

3、电话按信号输方式来分,可分为有线电话和无线电话;按信号类型来分,可分为模拟电话和数字电话。

4、模拟信号在传输过程中会丢失信息,而且抗干扰能力不强,保密性也很差,信号衰减厉害。数字信号在传输过种中,抗干扰能力强,保密性好。

电磁波的海洋

1、导线中的电流迅速变化会在空间激起电磁波。电磁波在空气、水、某些固体,甚至真空中都能传播。

光也是电磁波的一种

电磁波的速度和光速一样,都是 3×108 m/s,电磁波的速度,等于波长 和频率 f 的乘积

c = λ f 单位分别是 m/s(米每秒)m(米)、Hz(赫兹)

频率的常用单位还有千赫(kHz)和兆赫(MHz)。

2、用于广播、电视和移动电话的电磁波是数百千赫至数百兆赫的那一部分,叫做无线电波。

广播 电视和移动通信

1、无线电广播的发射由广播电台完成;发射部分主要由话筒、载波发生器、调制器、放大器和发射天线组成。接收部分主要由接收天线、调谐器、解调器和扬声器组成。

2、电视信号的传输与无线电广播基本相同,只是发射部分多了摄像机,接收部分多了显像管。

3、移动电话(无线电话,手机)既是无线电的发射装置,又是无线电的接收装置。

它的特点是体积小,发射功率不大,天线简单,灵敏度不高,需要基站台转发信号。

无绳电话是家庭电话中主机电话与分机电话沟通的一种家用电话,一般使用范围在几十米或几百米之内。

4、音频电流和视频电流加载到高频电流上,形成了发射能力很强的射频电流。

越来越宽的信息之路

1、微波是波长在10m—— 1mm 之间,频率在30MHz —— 3 105MHz 之间的电磁波。微波大致直线传播,所以每隔 50 公里左右就要建一个微波中继站。

2、利用卫星做通信中继站,称之为卫星通信。这种卫星相对于地球静止不动,叫做同步地球卫星。在一球周围均匀分布 3 颗卫星,就可以实现全球通信。

3、激光的特点是频率单一、方向高度集中。

光纤通信是利用激光在光纤中传输信号的。

光纤由中央的玻璃芯和外面的反射层、保护层构成的,可以传输大量的信息

4、将数台计算机通过各种方式联结在一起,便组成了网络通信。

现在世界上最大的计算机网络叫因特网(Internet )

它使用最频繁 的通信方式是电子 邮件 (e-mail)

相关思维导图模板

沪科版九年级物理(第十单元)思维导图

树图思维导图提供 沪科版九年级物理(第十单元) 在线思维导图免费制作,点击“编辑”按钮,可对 沪科版九年级物理(第十单元)  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:1b43d60923eccaee28a8c00f7f06f1dc

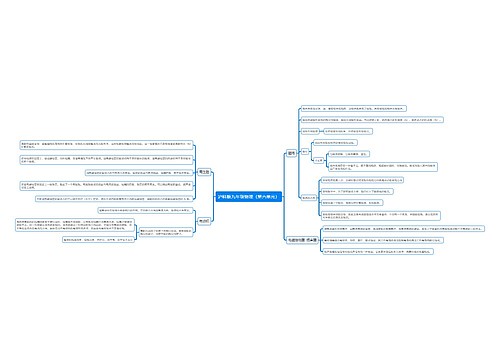

沪科版九年级物理(第六单元)思维导图
