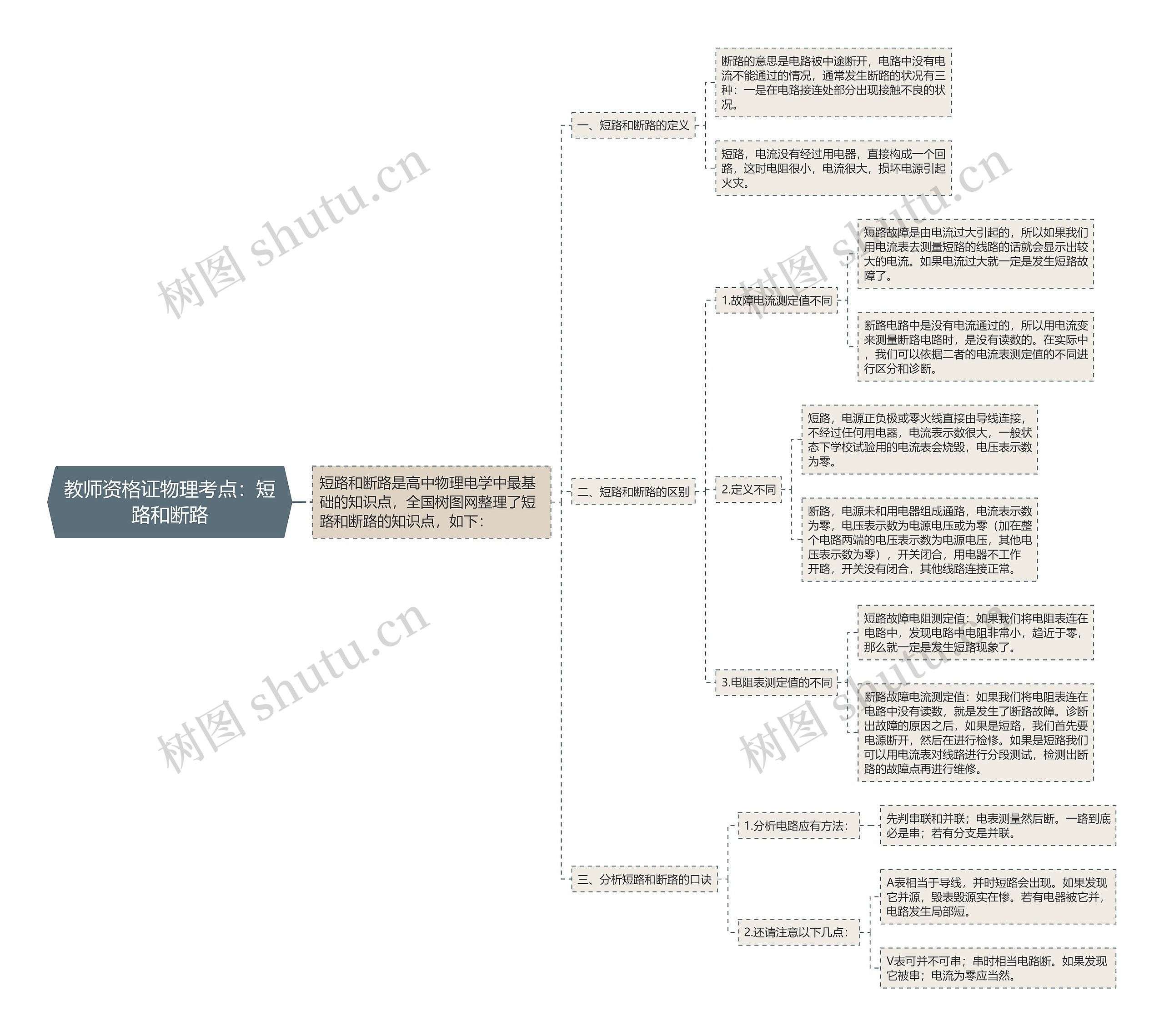

教师资格证物理考点：短路和断路思维导图

短路故障是由电流过大引起的，所以如果我们用电流表去测量短路的线路的话就会显示出较大的电流。如果电流过大就一定是发生短路故障了。

断路电路中是没有电流通过的，所以用电流变来测量断路电路时，是没有读数的。在实际中，我们可以依据二者的电流表测定值的不同进行区分和诊断。

短路，电源正负极或零火线直接由导线连接，不经过任何用电器，电流表示数很大，一般状态下学校试验用的电流表会烧毁，电压表示数为零。

断路，电源未和用电器组成通路，电流表示数为零，电压表示数为电源电压或为零（加在整个电路两端的电压表示数为电源电压，其他电压表示数为零），开关闭合，用电器不工作 开路，开关没有闭合，其他线路连接正常。

短路故障电阻测定值：如果我们将电阻表连在电路中，发现电路中电阻非常小，趋近于零，那么就一定是发生短路现象了。

断路故障电流测定值：如果我们将电阻表连在电路中没有读数，就是发生了断路故障。诊断出故障的原因之后，如果是短路，我们首先要电源断开，然后在进行检修。如果是短路我们可以用电流表对线路进行分段测试，检测出断路的故障点再进行维修。

先判串联和并联；电表测量然后断。一路到底必是串；若有分支是并联。

A表相当于导线，并时短路会出现。如果发现它并源，毁表毁源实在惨。若有电器被它并，电路发生局部短。

V表可并不可串；串时相当电路断。如果发现它被串；电流为零应当然。
