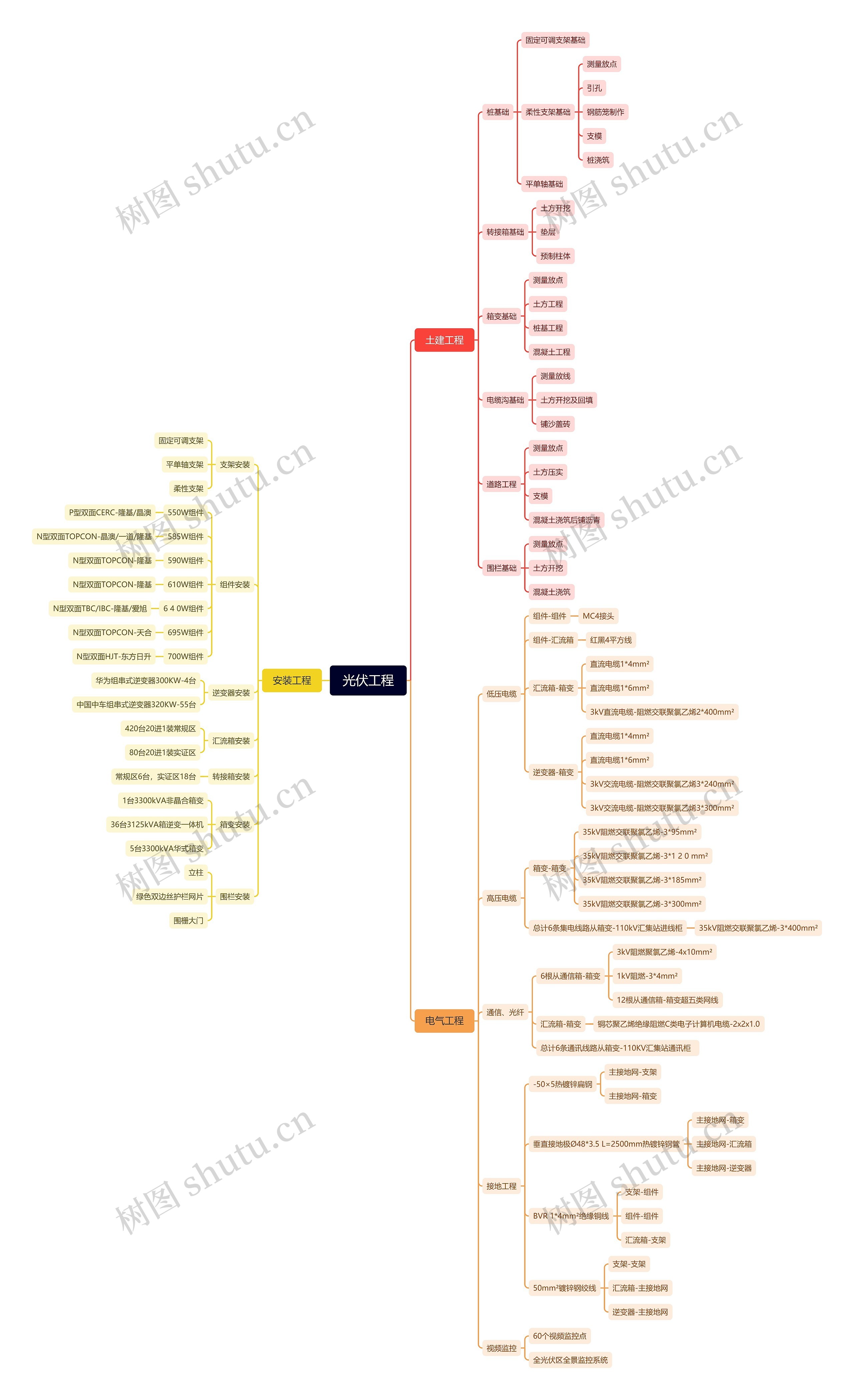

光伏工程思维导图模板大纲

土建工程

桩基础

固定可调支架基础

柔性支架基础

测量放点

引孔

钢筋笼制作

支模

桩浇筑

平单轴基础

转接箱基础

土方开挖

垫层

预制柱体

箱变基础

测量放点

土方工程

桩基工程

混凝土工程

电缆沟基础

测量放线

土方开挖及回填

铺沙盖砖

道路工程

测量放点

土方压实

支模

混凝土浇筑后铺沥青

围栏基础

测量放点

土方开挖

混凝土浇筑

安装工程

支架安装

固定可调支架

平单轴支架

柔性支架

组件安装

550W组件

P型双面CERC-隆基/晶澳

585W组件

N型双面TOPCON-晶澳/一道/隆基

590W组件

N型双面TOPCON-隆基

610W组件

N型双面TOPCON-隆基

6 4 0W组件

N型双面TBC/IBC-隆基/爱旭

695W组件

N型双面TOPCON-天合

700W组件

N型双面HJT-东方日升

逆变器安装

华为组串式逆变器300KW-4台

中国中车组串式逆变器320KW-55台

汇流箱安装

420台20进1装常规区

80台20进1装实证区

转接箱安装

常规区6台,实证区18台

箱变安装

1台3300kVA非晶合箱变

36台3125kVA箱逆变一体机

5台3300kVA华式箱变

围栏安装

立柱

绿色双边丝护栏网片

围栅大门

电气工程

低压电缆

组件-组件

MC4接头

组件-汇流箱

红黑4平方线

汇流箱-箱变

直流电缆1*4mm²

直流电缆1*6mm²

3kV直流电缆-阻燃交联聚氯乙烯2*400mm²

逆变器-箱变

直流电缆1*4mm²

直流电缆1*6mm²

3kV交流电缆-阻燃交联聚氯乙烯3*240mm²

3kV交流电缆-阻燃交联聚氯乙烯3*300mm²

高压电缆

箱变-箱变

35kV阻燃交联聚氯乙烯-3*95mm²

35kV阻燃交联聚氯乙烯-3*1 2 0 mm²

35kV阻燃交联聚氯乙烯-3*185mm²

35kV阻燃交联聚氯乙烯-3*300mm²

总计6条集电线路从箱变-110kV汇集站进线柜

35kV阻燃交联聚氯乙烯-3*400mm²

通信、光纤

6根从通信箱-箱变

3kV阻燃聚氯乙烯-4x10mm²

1kV阻燃-3*4mm²

12根从通信箱-箱变超五类网线

汇流箱-箱变

铜芯聚乙烯绝缘阻燃C类电子计算机电缆-2x2x1.0

总计6条通讯线路从箱变-110KV汇集站通讯柜

接地工程

-50×5热镀锌扁钢

主接地网-支架

主接地网-箱变

垂直接地极Ø48*3.5 L=2500mm热镀锌钢管

主接地网-箱变

主接地网-汇流箱

主接地网-逆变器

BVR 1*4mm²绝缘铜线

支架-组件

组件-组件

汇流箱-支架

50mm²镀锌钢绞线

支架-支架

汇流箱-主接地网

逆变器-主接地网

视频监控

60个视频监控点

全光伏区全景监控系统
