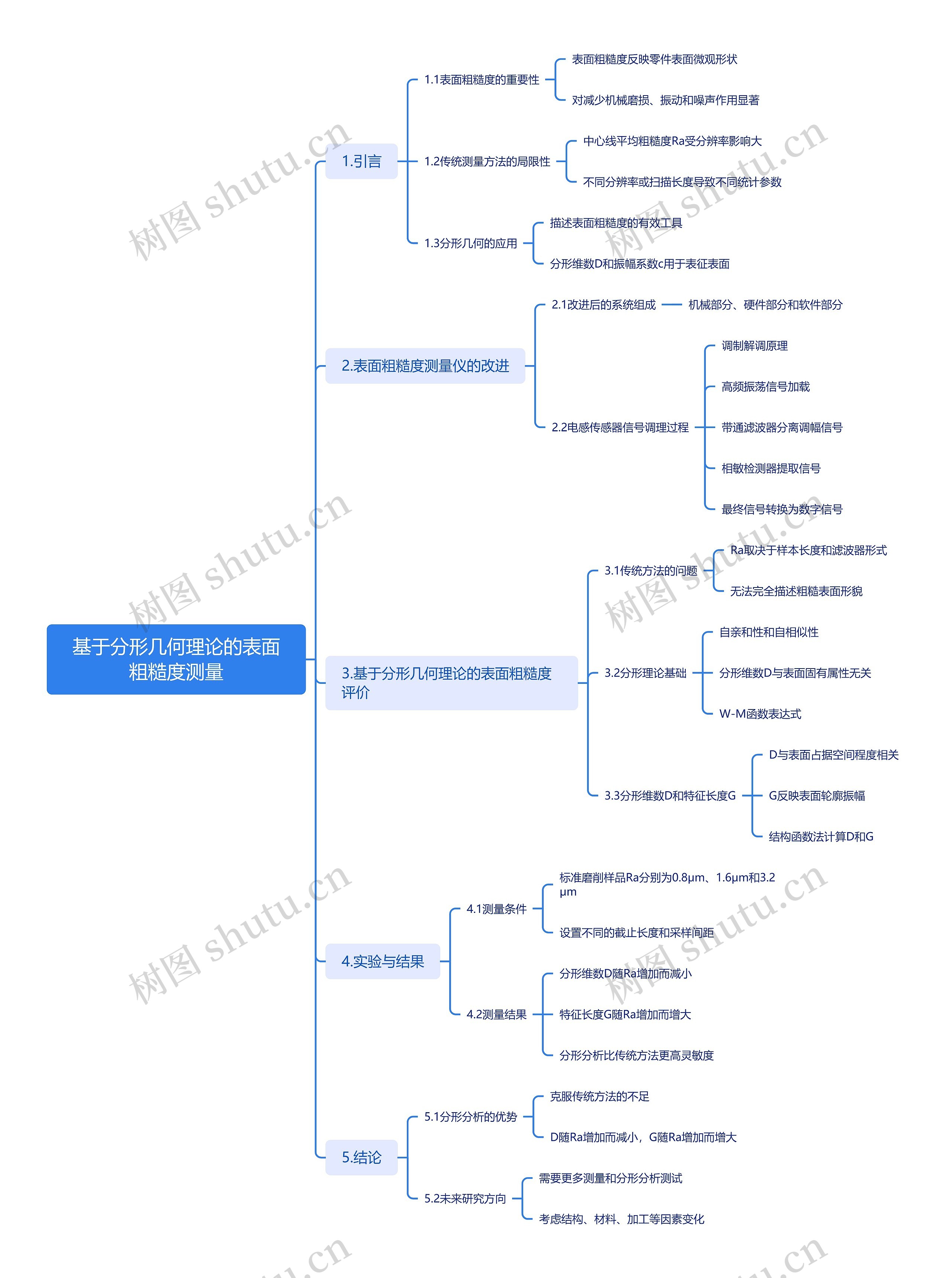

基于分形几何理论的表面粗糙度测量思维导图
分型集合理论，实验结果，结论等内容讲解
树图思维导图提供 基于分形几何理论的表面粗糙度测量 在线思维导图免费制作，点击“编辑”按钮，可对 基于分形几何理论的表面粗糙度测量 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：fa8f99bb147786a232bcb8d305612c84
思维导图大纲
基于分形几何理论的表面粗糙度测量思维导图模板大纲
1.引言
1.1表面粗糙度的重要性
表面粗糙度反映零件表面微观形状
对减少机械磨损、振动和噪声作用显著
1.2传统测量方法的局限性
中心线平均粗糙度Ra受分辨率影响大
不同分辨率或扫描长度导致不同统计参数
1.3分形几何的应用
描述表面粗糙度的有效工具
分形维数D和振幅系数c用于表征表面
2.表面粗糙度测量仪的改进
2.1改进后的系统组成
机械部分、硬件部分和软件部分
2.2电感传感器信号调理过程
调制解调原理
高频振荡信号加载
带通滤波器分离调幅信号
相敏检测器提取信号
最终信号转换为数字信号
3.基于分形几何理论的表面粗糙度评价
3.1传统方法的问题
Ra取决于样本长度和滤波器形式
无法完全描述粗糙表面形貌
3.2分形理论基础
自亲和性和自相似性
分形维数D与表面固有属性无关
W-M函数表达式
3.3分形维数D和特征长度G
D与表面占据空间程度相关
G反映表面轮廓振幅
结构函数法计算D和G
4.实验与结果
4.1测量条件
标准磨削样品Ra分别为0.8μm、1.6μm和3.2μm
设置不同的截止长度和采样间距
4.2测量结果
分形维数D随Ra增加而减小
特征长度G随Ra增加而增大
分形分析比传统方法更高灵敏度
5.结论
5.1分形分析的优势
克服传统方法的不足
D随Ra增加而减小，G随Ra增加而增大
5.2未来研究方向
需要更多测量和分形分析测试
考虑结构、材料、加工等因素变化
