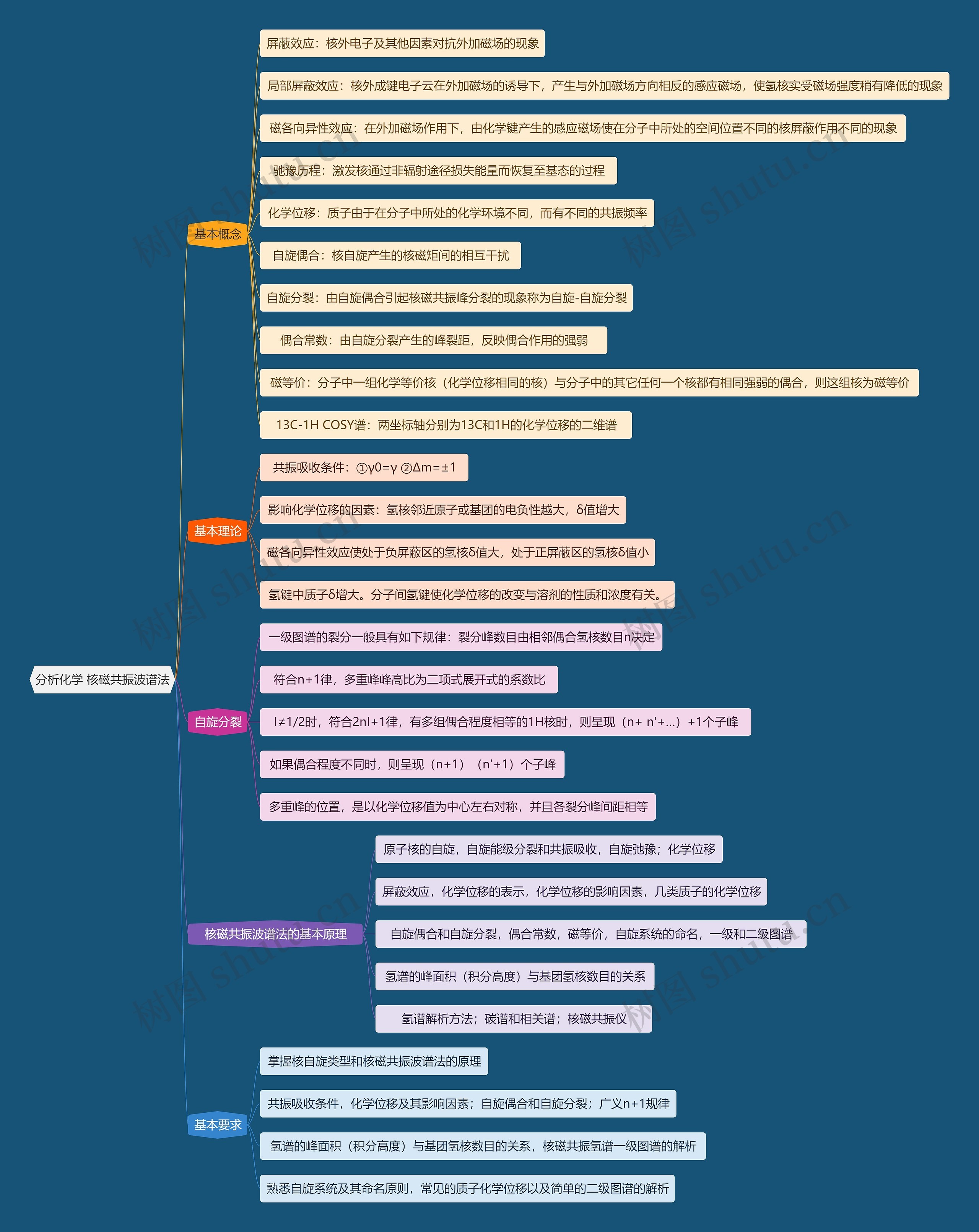

思维导图大纲

分析化学 核磁共振波谱法思维导图模板大纲

基本概念

屏蔽效应:核外电子及其他因素对抗外加磁场的现象

局部屏蔽效应:核外成键电子云在外加磁场的诱导下,产生与外加磁场方向相反的感应磁场,使氢核实受磁场强度稍有降低的现象

磁各向异性效应:在外加磁场作用下,由化学键产生的感应磁场使在分子中所处的空间位置不同的核屏蔽作用不同的现象

驰豫历程:激发核通过非辐射途径损失能量而恢复至基态的过程

化学位移:质子由于在分子中所处的化学环境不同,而有不同的共振频率

自旋偶合:核自旋产生的核磁矩间的相互干扰

自旋分裂:由自旋偶合引起核磁共振峰分裂的现象称为自旋-自旋分裂

偶合常数:由自旋分裂产生的峰裂距,反映偶合作用的强弱

磁等价:分子中一组化学等价核(化学位移相同的核)与分子中的其它任何一个核都有相同强弱的偶合,则这组核为磁等价

13C-1H COSY谱:两坐标轴分别为13C和1H的化学位移的二维谱

基本理论

共振吸收条件:①γ0=γ ②Δm=±1

影响化学位移的因素:氢核邻近原子或基团的电负性越大,δ值增大

磁各向异性效应使处于负屏蔽区的氢核δ值大,处于正屏蔽区的氢核δ值小

氢键中质子δ增大。分子间氢键使化学位移的改变与溶剂的性质和浓度有关。

自旋分裂

一级图谱的裂分一般具有如下规律:裂分峰数目由相邻偶合氢核数目n决定

符合n+1律,多重峰峰高比为二项式展开式的系数比

I≠1/2时,符合2nI+1律,有多组偶合程度相等的1H核时,则呈现(n+ n'+…)+1个子峰

如果偶合程度不同时,则呈现(n+1)(n'+1)个子峰

多重峰的位置,是以化学位移值为中心左右对称,并且各裂分峰间距相等

核磁共振波谱法的基本原理

原子核的自旋,自旋能级分裂和共振吸收,自旋弛豫;化学位移

屏蔽效应,化学位移的表示,化学位移的影响因素,几类质子的化学位移

自旋偶合和自旋分裂,偶合常数,磁等价,自旋系统的命名,一级和二级图谱

氢谱的峰面积(积分高度)与基团氢核数目的关系

氢谱解析方法;碳谱和相关谱;核磁共振仪

基本要求

掌握核自旋类型和核磁共振波谱法的原理

共振吸收条件,化学位移及其影响因素;自旋偶合和自旋分裂;广义n+1规律

氢谱的峰面积(积分高度)与基团氢核数目的关系,核磁共振氢谱一级图谱的解析

熟悉自旋系统及其命名原则,常见的质子化学位移以及简单的二级图谱的解析

相关思维导图模板

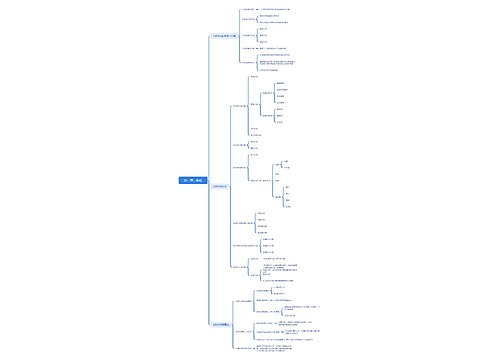

第一章分析化学绪论思维导图

树图思维导图提供 第一章分析化学绪论 在线思维导图免费制作,点击“编辑”按钮,可对 第一章分析化学绪论  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:92555932d0210f784c6deee257f51164

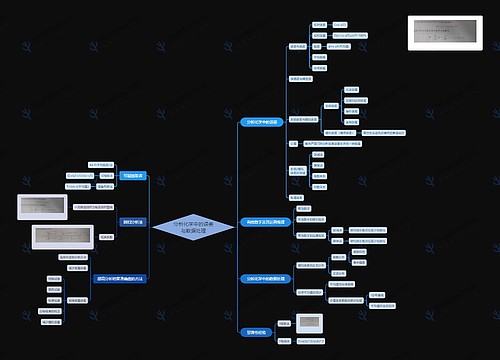

分析化学中的误差与数据处理思维导图
