查看详情S06故障分析思维导图

涂粉机,绕线机等故障问题分析内容讲解

树图思维导图提供 S06故障分析思维脑图 在线思维导图免费制作,点击“编辑”按钮,可对 S06故障分析思维脑图  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:51f94f4062287d05a8b21fb1160061ca

思维导图大纲

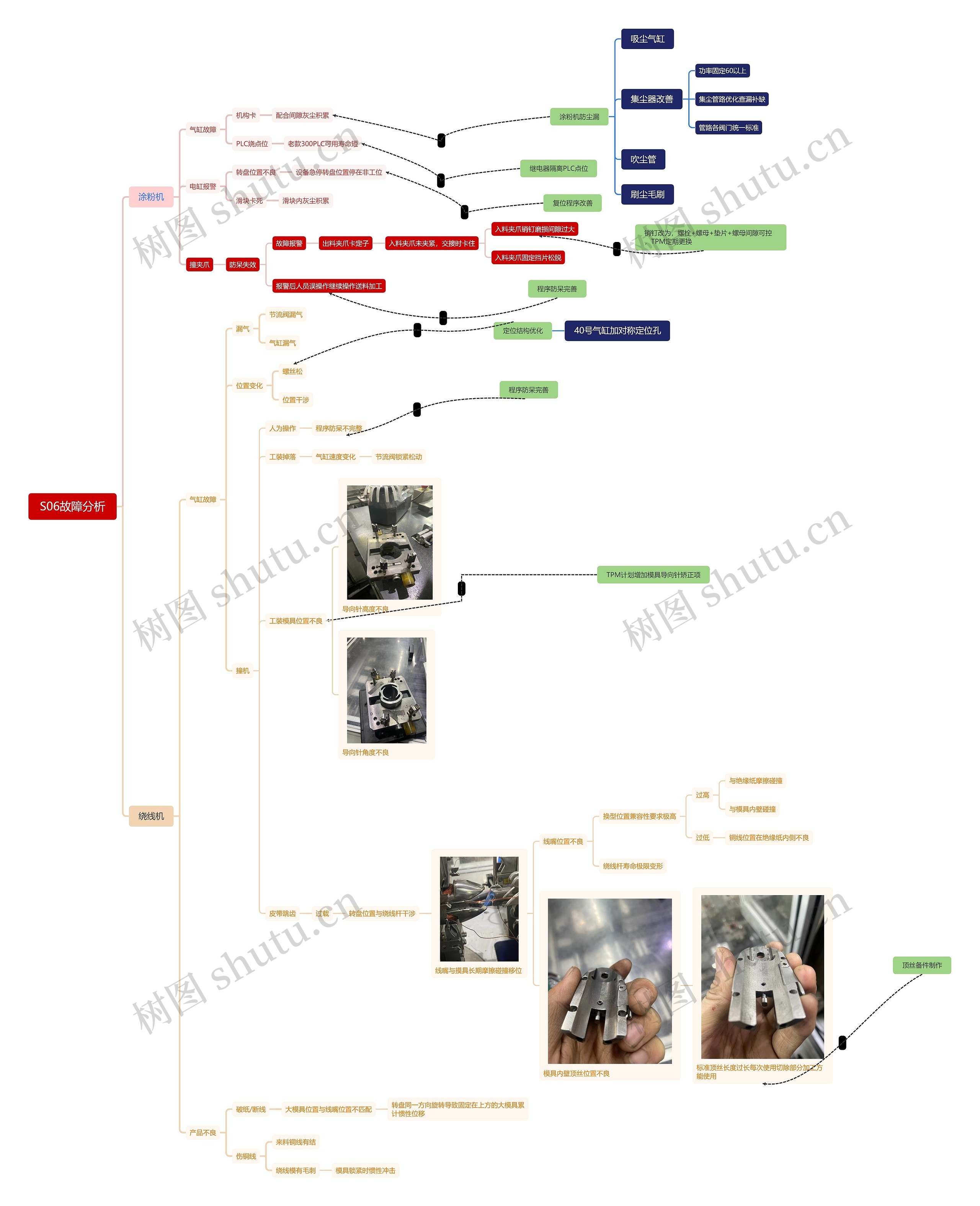

S06故障分析思维导图模板大纲

涂粉机

气缸故障

机构卡

配合间隙灰尘积累

PLC烧点位

老款300PLC可用寿命短

电缸报警

转盘位置不良

设备急停转盘位置停在非工位

滑块卡死

滑块内灰尘积累

撞夹爪

防呆失效

故障报警

出料夹爪卡定子

入料夹爪未夹紧,交接时卡住

入料夹爪销钉磨损间隙过大

入料夹爪固定挡片松脱

报警后人员误操作继续操作送料加工

绕线机

气缸故障

漏气

节流阀漏气

气缸漏气

位置变化

螺丝松

位置干涉

撞机

人为操作

程序防呆不完整

工装掉落

气缸速度变化

节流阀锁紧松动

工装模具位置不良

导向针高度不良

导向针角度不良

皮带跳齿

过载

转盘位置与绕线杆干涉

线嘴与摸具长期摩擦碰撞移位

线嘴位置不良

换型位置兼容性要求极高

过高

与绝缘纸摩擦碰撞

与模具内壁碰撞

过低

铜线位置在绝缘纸内侧不良

绕线杆寿命极限变形

模具内壁顶丝位置不良

标准顶丝长度过长每次使用切除部分加工方能使用

产品不良

破纸/断线

大模具位置与线嘴位置不匹配

转盘同一方向旋转导致固定在上方的大模具累计惯性位移

伤铜线

来料铜线有结

绕线模有毛刺

模具锁紧时惯性冲击

涂粉机防尘漏思维导图模板大纲

吸尘气缸

集尘器改善

功率固定60以上

集尘管路优化查漏补缺

管路各阀门统一标准

吹尘管

刷尘毛刷

继电器隔离PLC点位思维导图模板大纲

顶丝备件制作思维导图模板大纲

程序防呆完善思维导图模板大纲

定位结构优化思维导图模板大纲

40号气缸加对称定位孔

复位程序改善思维导图模板大纲

TPM计划增加模具导向针矫正项思维导图模板大纲

程序防呆完善思维导图模板大纲

销钉改为,螺栓+螺母+垫片+螺母间隙可控,TPM定期更换思维导图模板大纲
