思维导图大纲

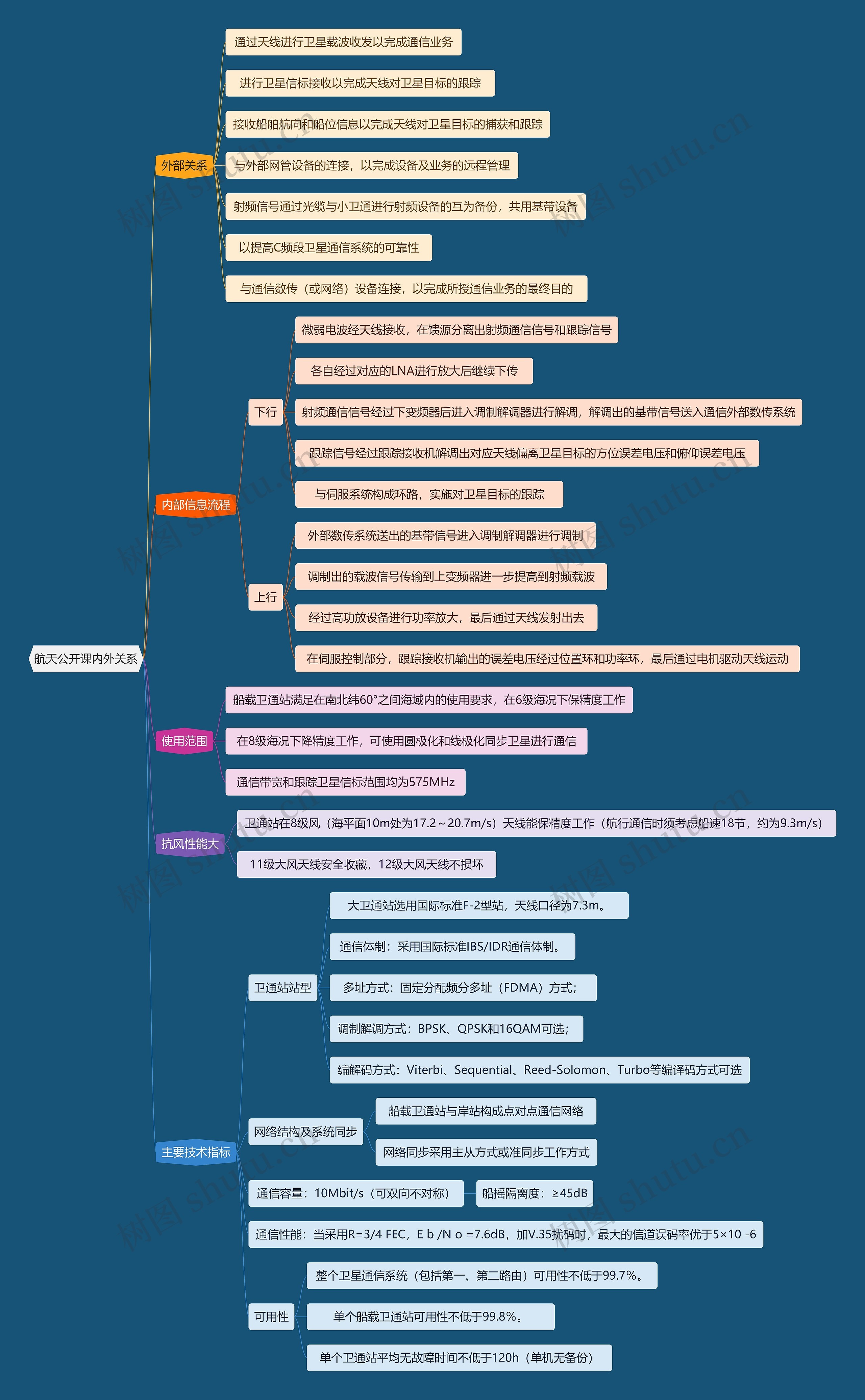

航天公开课内外关系思维导图模板大纲
外部关系
通过天线进行卫星载波收发以完成通信业务
进行卫星信标接收以完成天线对卫星目标的跟踪
接收船舶航向和船位信息以完成天线对卫星目标的捕获和跟踪
与外部网管设备的连接，以完成设备及业务的远程管理
射频信号通过光缆与小卫通进行射频设备的互为备份，共用基带设备
以提高C频段卫星通信系统的可靠性
与通信数传（或网络）设备连接，以完成所授通信业务的最终目的
内部信息流程
下行
微弱电波经天线接收，在馈源分离出射频通信信号和跟踪信号
各自经过对应的LNA进行放大后继续下传
射频通信信号经过下变频器后进入调制解调器进行解调，解调出的基带信号送入通信外部数传系统
跟踪信号经过跟踪接收机解调出对应天线偏离卫星目标的方位误差电压和俯仰误差电压
与伺服系统构成环路，实施对卫星目标的跟踪
上行
外部数传系统送出的基带信号进入调制解调器进行调制
调制出的载波信号传输到上变频器进一步提高到射频载波
经过高功放设备进行功率放大，最后通过天线发射出去
在伺服控制部分，跟踪接收机输出的误差电压经过位置环和功率环，最后通过电机驱动天线运动
使用范围
船载卫通站满足在南北纬60°之间海域内的使用要求，在6级海况下保精度工作
在8级海况下降精度工作，可使用圆极化和线极化同步卫星进行通信
通信带宽和跟踪卫星信标范围均为575MHz
抗风性能大
卫通站在8级风（海平面10m处为17.2～20.7m/s）天线能保精度工作（航行通信时须考虑船速18节，约为9.3m/s）
11级大风天线安全收藏，12级大风天线不损坏
主要技术指标
卫通站站型
大卫通站选用国际标准F-2型站，天线口径为7.3m。
通信体制：采用国际标准IBS/IDR通信体制。
多址方式：固定分配频分多址（FDMA）方式；
调制解调方式：BPSK、QPSK和16QAM可选；
编解码方式：Viterbi、Sequential、Reed-Solomon、Turbo等编译码方式可选
网络结构及系统同步
船载卫通站与岸站构成点对点通信网络
网络同步采用主从方式或准同步工作方式
通信容量：10Mbit/s（可双向不对称）
船摇隔离度：≥45dB
通信性能：当采用R=3/4 FEC，E b /N o =7.6dB，加V.35扰码时，最大的信道误码率优于5×10 -6
可用性
整个卫星通信系统（包括第一、第二路由）可用性不低于99.7％。
单个船载卫通站可用性不低于99.8％。
单个卫通站平均无故障时间不低于120h（单机无备份）
