思维导图大纲

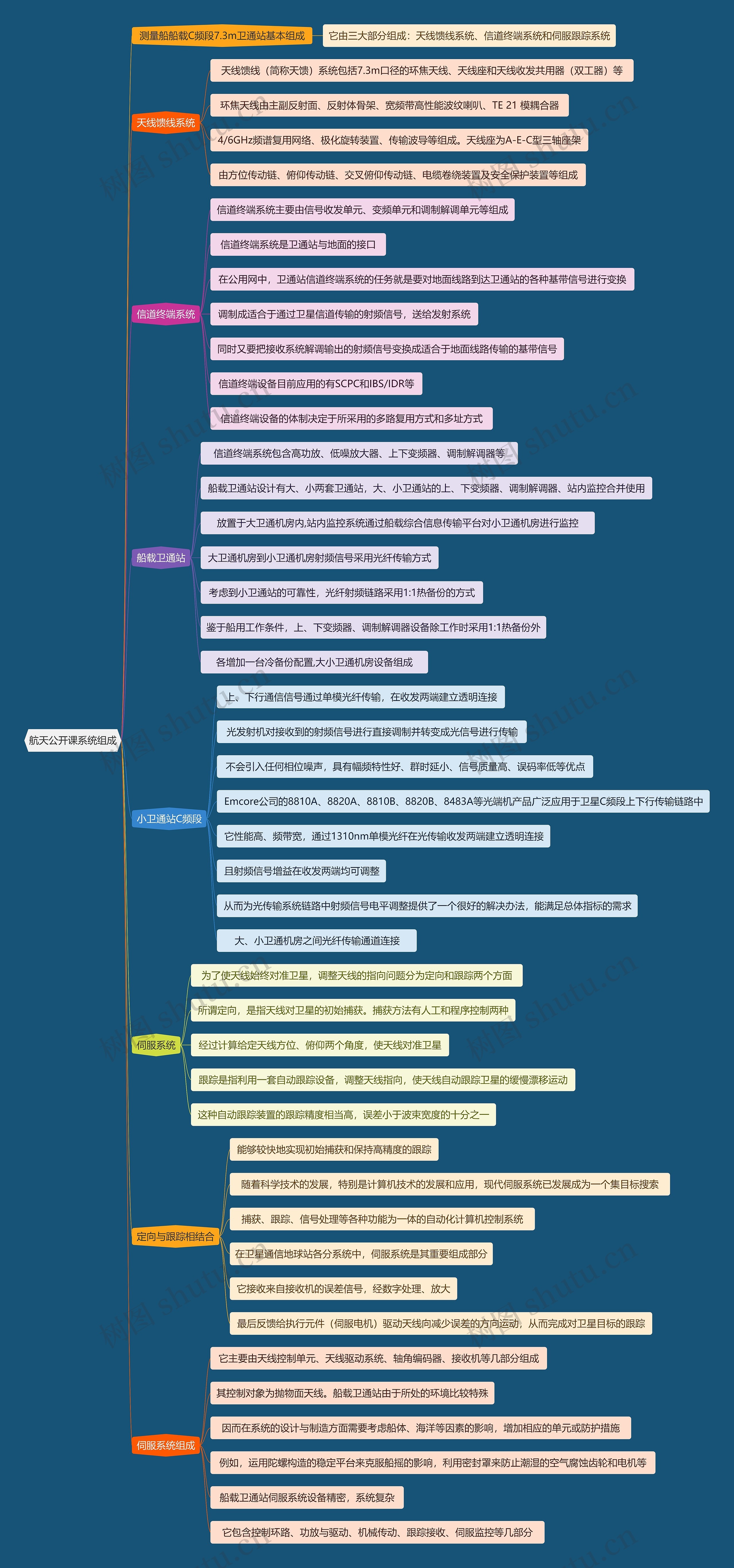

航天公开课系统组成思维导图模板大纲

测量船船载C频段7.3m卫通站基本组成

它由三大部分组成:天线馈线系统、信道终端系统和伺服跟踪系统

天线馈线系统

天线馈线(简称天馈)系统包括7.3m口径的环焦天线、天线座和天线收发共用器(双工器)等

环焦天线由主副反射面、反射体骨架、宽频带高性能波纹喇叭、TE 21 模耦合器

4/6GHz频谱复用网络、极化旋转装置、传输波导等组成。天线座为A-E-C型三轴座架

由方位传动链、俯仰传动链、交叉俯仰传动链、电缆卷绕装置及安全保护装置等组成

信道终端系统

信道终端系统主要由信号收发单元、变频单元和调制解调单元等组成

信道终端系统是卫通站与地面的接口

在公用网中,卫通站信道终端系统的任务就是要对地面线路到达卫通站的各种基带信号进行变换

调制成适合于通过卫星信道传输的射频信号,送给发射系统

同时又要把接收系统解调输出的射频信号变换成适合于地面线路传输的基带信号

信道终端设备目前应用的有SCPC和IBS/IDR等

信道终端设备的体制决定于所采用的多路复用方式和多址方式

船载卫通站

信道终端系统包含高功放、低噪放大器、上下变频器、调制解调器等

船载卫通站设计有大、小两套卫通站,大、小卫通站的上、下变频器、调制解调器、站内监控合并使用

放置于大卫通机房内,站内监控系统通过船载综合信息传输平台对小卫通机房进行监控

大卫通机房到小卫通机房射频信号采用光纤传输方式

考虑到小卫通站的可靠性,光纤射频链路采用1:1热备份的方式

鉴于船用工作条件,上、下变频器、调制解调器设备除工作时采用1:1热备份外

各增加一台冷备份配置,大小卫通机房设备组成

小卫通站C频段

上、下行通信信号通过单模光纤传输,在收发两端建立透明连接

光发射机对接收到的射频信号进行直接调制并转变成光信号进行传输

不会引入任何相位噪声,具有幅频特性好、群时延小、信号质量高、误码率低等优点

Emcore公司的8810A、8820A、8810B、8820B、8483A等光端机产品广泛应用于卫星C频段上下行传输链路中

它性能高、频带宽,通过1310nm单模光纤在光传输收发两端建立透明连接

且射频信号增益在收发两端均可调整

从而为光传输系统链路中射频信号电平调整提供了一个很好的解决办法,能满足总体指标的需求

大、小卫通机房之间光纤传输通道连接

伺服系统

为了使天线始终对准卫星,调整天线的指向问题分为定向和跟踪两个方面

所谓定向,是指天线对卫星的初始捕获。捕获方法有人工和程序控制两种

经过计算给定天线方位、俯仰两个角度,使天线对准卫星

跟踪是指利用一套自动跟踪设备,调整天线指向,使天线自动跟踪卫星的缓慢漂移运动

这种自动跟踪装置的跟踪精度相当高,误差小于波束宽度的十分之一

定向与跟踪相结合

能够较快地实现初始捕获和保持高精度的跟踪

随着科学技术的发展,特别是计算机技术的发展和应用,现代伺服系统已发展成为一个集目标搜索

捕获、跟踪、信号处理等各种功能为一体的自动化计算机控制系统

在卫星通信地球站各分系统中,伺服系统是其重要组成部分

它接收来自接收机的误差信号,经数字处理、放大

最后反馈给执行元件(伺服电机)驱动天线向减少误差的方向运动,从而完成对卫星目标的跟踪

伺服系统组成

它主要由天线控制单元、天线驱动系统、轴角编码器、接收机等几部分组成

其控制对象为抛物面天线。船载卫通站由于所处的环境比较特殊

因而在系统的设计与制造方面需要考虑船体、海洋等因素的影响,增加相应的单元或防护措施

例如,运用陀螺构造的稳定平台来克服船摇的影响,利用密封罩来防止潮湿的空气腐蚀齿轮和电机等

船载卫通站伺服系统设备精密,系统复杂

它包含控制环路、功放与驱动、机械传动、跟踪接收、伺服监控等几部分
