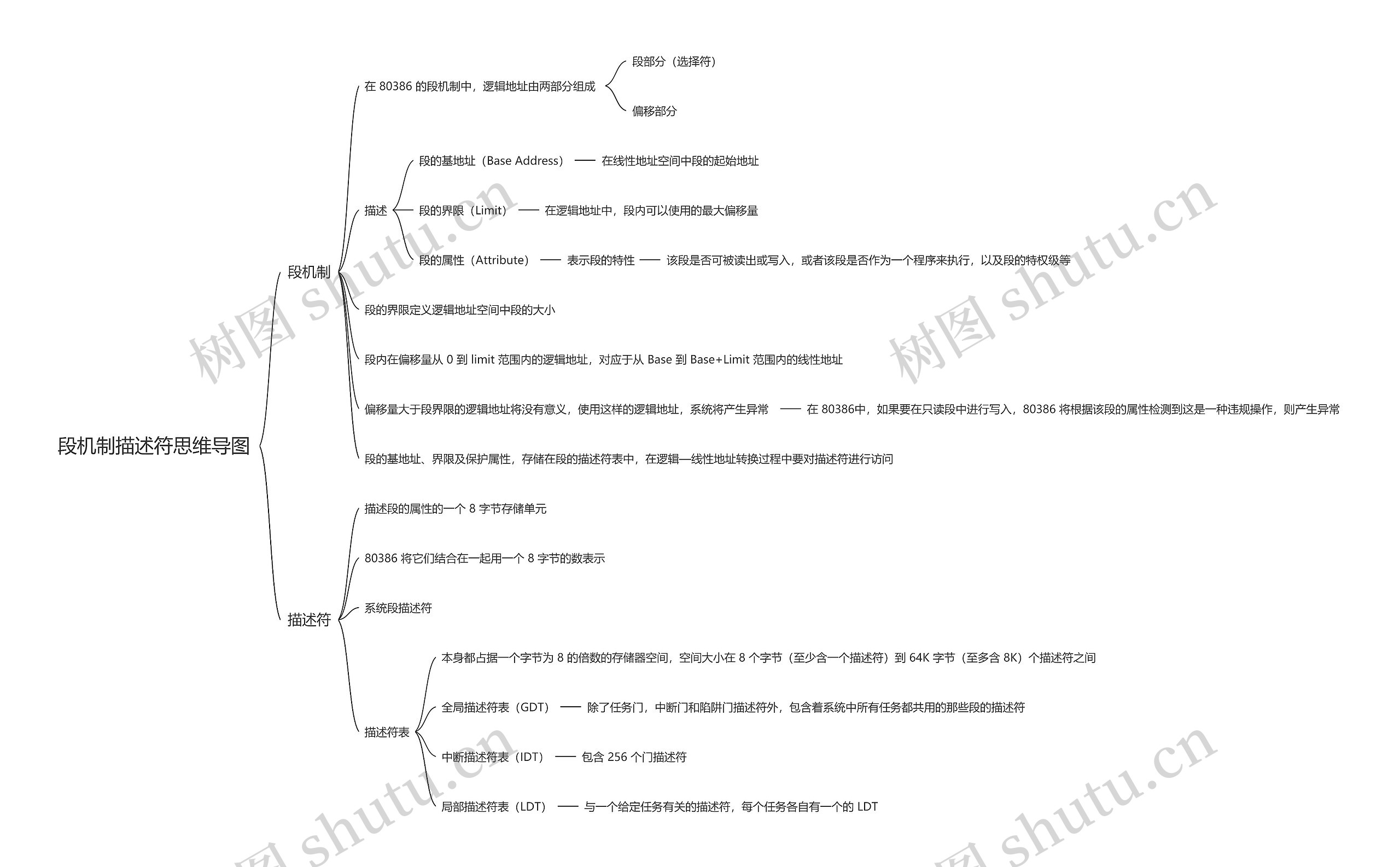

段机制描述符思维导图
Linux中有关段机制描述符的思维导图，包括段机制、描述符
树图思维导图提供 段机制描述符思维导图 在线思维导图免费制作，点击“编辑”按钮，可对 段机制描述符思维导图 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：787c42b1aa29a26ae16e5caa7926710f
思维导图大纲
段机制描述符思维导图思维导图模板大纲
段机制
在 80386 的段机制中，逻辑地址由两部分组成
段部分（选择符）
偏移部分
描述
段的基地址（Base Address）
在线性地址空间中段的起始地址
段的界限（Limit）
在逻辑地址中，段内可以使用的最大偏移量
段的属性（Attribute）
表示段的特性
该段是否可被读出或写入，或者该段是否作为一个程序来执行，以及段的特权级等
段的界限定义逻辑地址空间中段的大小
段内在偏移量从 0 到 limit 范围内的逻辑地址，对应于从 Base 到 Base+Limit 范围内的线性地址
偏移量大于段界限的逻辑地址将没有意义，使用这样的逻辑地址，系统将产生异常
在 80386中，如果要在只读段中进行写入，80386 将根据该段的属性检测到这是一种违规操作，则产生异常
段的基地址、界限及保护属性，存储在段的描述符表中，在逻辑—线性地址转换过程中要对描述符进行访问
描述符
描述段的属性的一个 8 字节存储单元
80386 将它们结合在一起用一个 8 字节的数表示
系统段描述符
描述符表
本身都占据一个字节为 8 的倍数的存储器空间，空间大小在 8 个字节（至少含一个描述符）到 64K 字节（至多含 8K）个描述符之间
全局描述符表（GDT）
除了任务门，中断门和陷阱门描述符外，包含着系统中所有任务都共用的那些段的描述符
中断描述符表（IDT）
包含 256 个门描述符
局部描述符表（LDT）
与一个给定任务有关的描述符，每个任务各自有一个的 LDT
