查看详情化学必修二化学电能思维导图

部编版高中化学必修一中有关化学电能的思维导图,包括化学能转化为电能的方式、原电池原理

树图思维导图提供 化学必修二化学电能思维导图 在线思维导图免费制作,点击“编辑”按钮,可对 化学必修二化学电能思维导图  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:0486f2528e3d7fc4efcdf6d50089f462

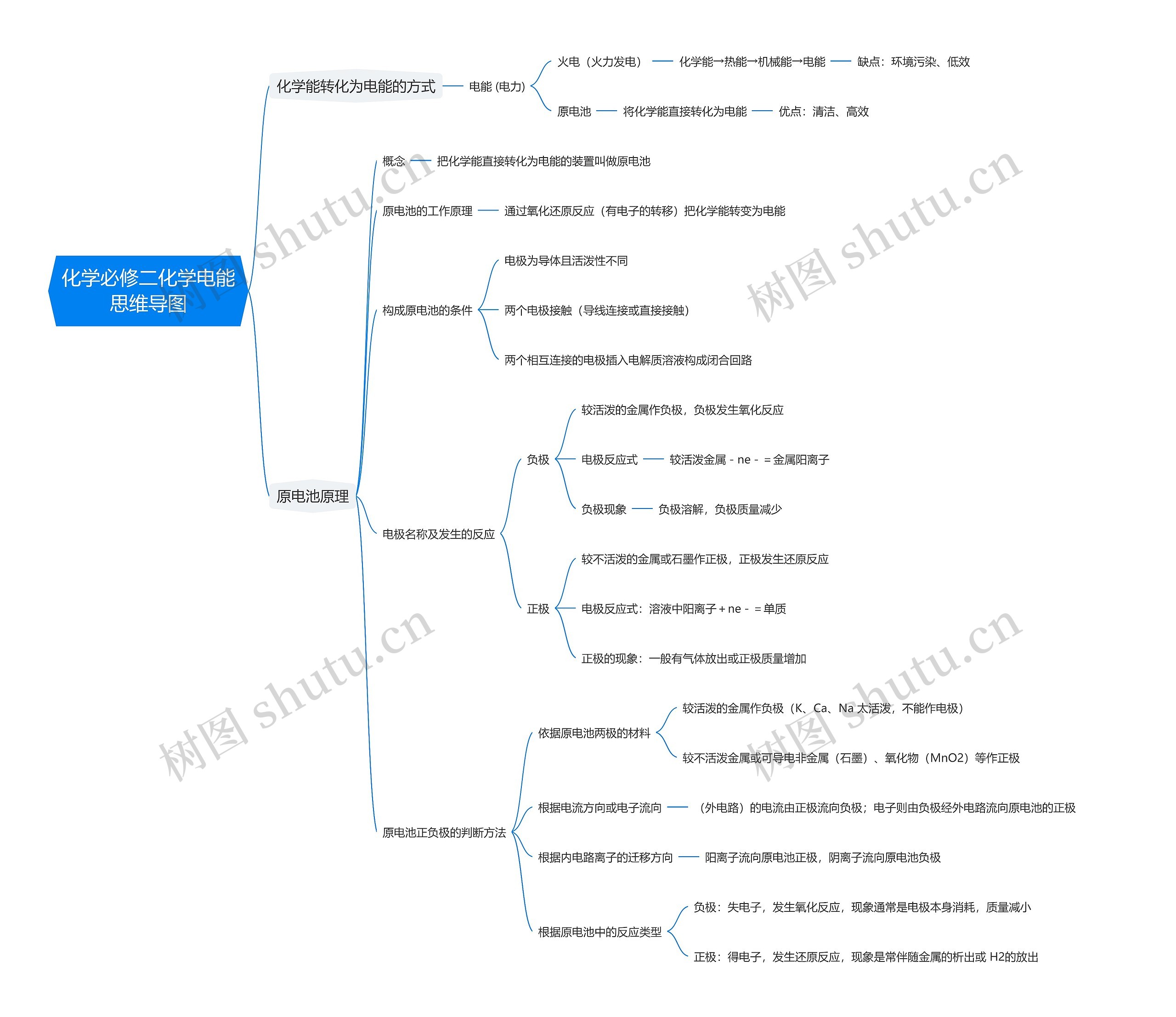

思维导图大纲

化学必修二化学电能思维导图思维导图模板大纲

化学能转化为电能的方式

电能 (电力)

火电(火力发电)

化学能→热能→机械能→电能

缺点:环境污染、低效

原电池

将化学能直接转化为电能

优点:清洁、高效

原电池原理

概念

把化学能直接转化为电能的装置叫做原电池

原电池的工作原理

通过氧化还原反应(有电子的转移)把化学能转变为电能

构成原电池的条件

电极为导体且活泼性不同

两个电极接触(导线连接或直接接触)

两个相互连接的电极插入电解质溶液构成闭合回路

电极名称及发生的反应

负极

较活泼的金属作负极,负极发生氧化反应

电极反应式

较活泼金属-ne-=金属阳离子

负极现象

负极溶解,负极质量减少

正极

较不活泼的金属或石墨作正极,正极发生还原反应

电极反应式:溶液中阳离子+ne-=单质

正极的现象:一般有气体放出或正极质量增加

原电池正负极的判断方法

依据原电池两极的材料

较活泼的金属作负极(K、Ca、Na 太活泼,不能作电极)

较不活泼金属或可导电非金属(石墨)、氧化物(MnO2)等作正极

根据电流方向或电子流向

(外电路)的电流由正极流向负极;电子则由负极经外电路流向原电池的正极

根据内电路离子的迁移方向

阳离子流向原电池正极,阴离子流向原电池负极

根据原电池中的反应类型

负极:失电子,发生氧化反应,现象通常是电极本身消耗,质量减小

正极:得电子,发生还原反应,现象是常伴随金属的析出或 H2的放出
