第五章 光学系统中成像光束的选择思维导图
光学系统中成像光束的选择简述
树图思维导图提供 第五章 光学系统中成像光束的选择 在线思维导图免费制作，点击“编辑”按钮，可对 第五章 光学系统中成像光束的选择 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：da2c13d580efc71a1b5c9142ca31ece6
思维导图大纲

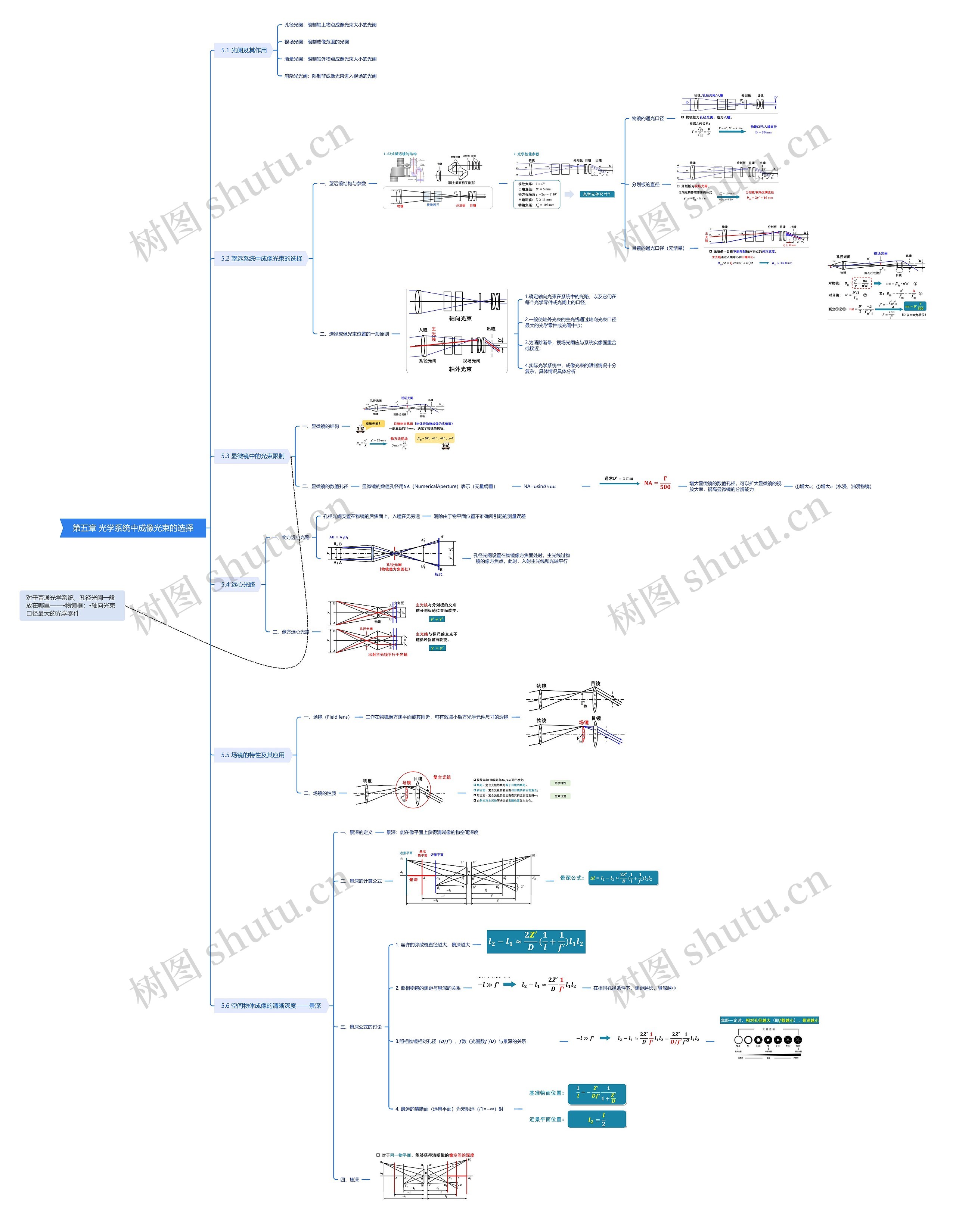

第五章 光学系统中成像光束的选择思维导图模板大纲
5.1 光阑及其作用
孔径光阑：限制轴上物点成像光束大小的光阑
视场光阑：限制成像范围的光阑
渐晕光阑：限制轴外物点成像光束大小的光阑
消杂光光阑：限制非成像光束进入视场的光阑
5.2 望远系统中成像光束的选择
一、望远镜结构与参数
物镜的通光口径
分划板的直径
目镜的通光口径（无渐晕）
二、选择成像光束位置的一般原则
1.确定轴向光束在系统中的光路，以及它们在每个光学零件或光阑上的口径；
2.一般使轴外光束的主光线通过轴向光束口径最大的光学零件或光阑中心；
3.为消除渐晕，视场光阑应与系统实像面重合或接近；
4.实际光学系统中，成像光束的限制情况十分复杂，具体情况具体分析
5.3 显微镜中的光束限制
一、显微镜的结构
二、显微镜的数值孔径
显微镜的数值孔径用𝐍𝐀（NumericalAperture）表示（无量纲量）
NA=𝒏sin𝑼≈𝒏𝒖
增大显微镜的数值孔径，可以扩大显微镜的视放大率，提高显微镜的分辨能力
①增大𝑢；②增大𝑛（水浸、油浸物镜）
5.4 远心光路
一、物方远心光路
孔径光阑安置在物镜的后焦面上，入瞳在无穷远
消除由于物平面位置不准确所引起的测量误差
孔径光阑设置在物镜像方焦面处时，主光线过物镜的像方焦点。此时，入射主光线和光轴平行
二、像方远心光路
5.5 场镜的特性及其应用
一、场镜（Field lens）
工作在物镜像方焦平面或其附近，可有效减小后方光学元件尺寸的透镜
二、场镜的性质
5.6 空间物体成像的清晰深度——景深
一、景深的定义
景深：能在像平面上获得清晰像的物空间深度
二、景深的计算公式
三、景深公式的讨论
1. 容许的弥散斑直径越大，景深越大
2. 照相物镜的焦距与景深的关系
在相同孔径条件下，焦距越长，景深越小
3.照相物镜相对孔径（𝑫/𝒇′）、𝒇数（光圈数𝒇′/𝑫）与景深的关系
4. 最远的清晰面（远景平面）为无限远（𝑙1=−∞）时
四、焦深
思维导图模板大纲
对于普通光学系统，孔径光阑一般放在哪里——•物镜框；•轴向光束口径最大的光学零件思维导图模板大纲
